光学弹性树脂的基本知识

迪睿合集团以SVR名义开发的光学弹性树脂，同时兼具光学与弹性的特性。主要作为液态粘合材料，在智能手机和平板电脑等显示器顶板（玻璃或树脂）与液晶（LCD）等模块中填充空气间隙。

SVR的一个主要优点是显著提高可见性。通过填充空气间隙可以最大限度地减少外部光的反射和显示面板内部光的扩散（内部反射）。此外，树脂高弹性能也能增强抗冲击性，适用于更纤薄的智能手机和平板电脑。

（相关文章《光学弹性树脂的优异物性与特点》中，详细阐述了其固化后的优势与特性，如无色透明、耐日光老化、粘接剂功能、适度流动性、防止UV固化收缩、冲击吸收能力等。）

关于SVR的核心原理，可通过一个现象来理解：当一根吸管被放入一杯水中时，表面看起来会略微弯曲，这是由于空气和水的折射率不同造成的。

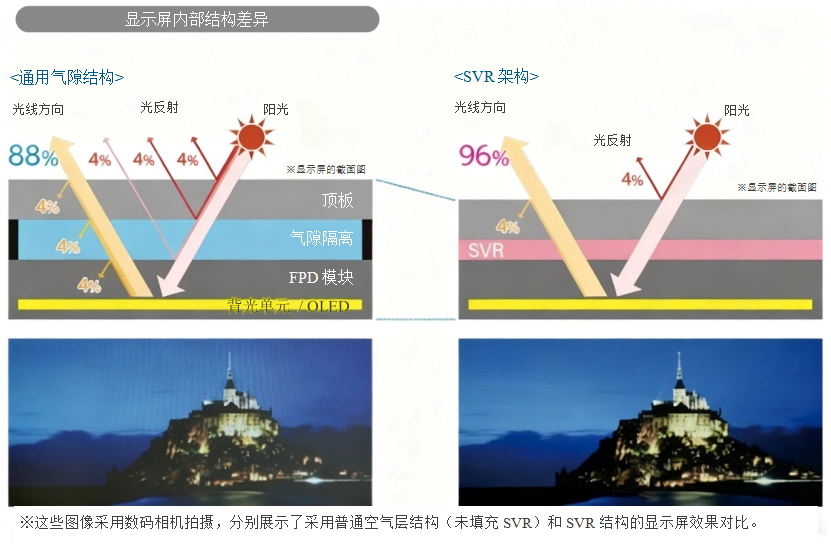

在早期的手机设计中，当外部光线照射手机时，由于顶板和空气的折射率差异，会导致显示屏可视性不佳，尤其是在户外。相比之下，通过在气隙中填充与顶板（玻璃或塑料）折射率相同的SVR，当外部光线进入LCD，传播路径上没有折射点，可以最大限度地减少反射，减少亮度与对比度的损失。理论上，在有空气间隙的设计结构，其内部约有12%的亮度与对比度损失，通过填充SVR并消除空气间隙，可以将损失降低至约4%，从而提高可视性、亮度和对比度。

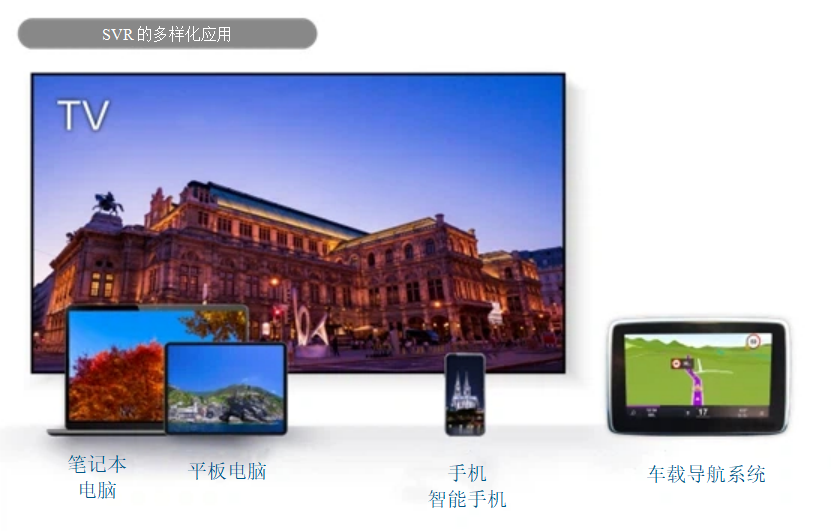

迪睿合自2007年推出SVR以来，目前产品已用于许多智能手机、平板电脑和液晶电视。

不同客户对SVR光学性能与弹性性能的要求各不相同。迪睿合的强项是能够根据客户具体需求进行定制化开发。

近年来，SVR在汽车领域的应用日益广泛。尤其随着车载显示屏的设计多样化，2.5D或3D曲面顶板的应用日益广泛，在这种曲面上粘贴平面光学透明胶膜（OCA/LOCA）较为困难。然而，液态SVR可以填充半圆柱形顶板和显示屏之间的空隙，目前已被汽车OEM和一级零部件制造商广泛采用。

此外，在另一篇文章《光学弹性树脂的多样化光学贴合工艺》中，我们详细解说了应用于上述电子产品及汽车显示屏的工艺（翻转贴合工艺/混合SVR工艺/点胶填充工艺），敬请参阅。

SVR的问世源于人们对更轻薄的手机（翻盖手机）日益增长的需求，其于2007年正式投入市场。如下图所示，2004年，日本翻盖手机的厚度超过20 mm。到2007年，最薄手机的厚度已缩减至12 mm左右。新的翻盖手机不断出现，人们对更轻薄、更大屏幕的手机的需求也日益增长。

功能手机逐渐淡去，市场对手机“更薄、更轻、搭载更大屏幕”的需求从未停止，而SVR材料正是满足这一需求的理想产品。

然而，手机越纤薄，越容易受到冲击和弯曲。迪睿合通过使用SVR填充显示屏中的气隙，同时满足了“更纤薄”和“更坚固”这两个看似矛盾的需求。此外，由于SVR减少了光反射，LCD的亮度和对比度得以提升，从而改善了屏幕的视觉清晰度。同时，这也意味着可以用更少的电量实现相同的屏幕亮度，从而延长了电池的续航时间。

如今的智能手机彻底改变了世界各地人们的生活，已成为日常生活中不可或缺的设备——离开了它，人们的信息获取与生活都会面临困难。我们坚信，诞生于功能手机时代的SVR技术，其功能价值至今仍在延续。在推动智能手机实现更轻薄、屏幕更大、功能更强的进程中，SVR所发挥的作用不容小觑。

今后，我们也将继续以近年来市场上出现的Jettable SVR等创新产品（详见另文《可自由设计涂覆面的新型光学弹性树脂“Jettable SVR”》）为先导，持续开发推动显示技术演进的新型材料。

迪睿合制造的光学弹性树脂（SVR）通过填充基板之间的气隙，粘合智能手机显示屏的顶板和LCD模块。这种树脂提高了液晶显示器（LCD）屏幕的可视性和抗冲击性。为了充分发挥其功能，需要具备多种特性。

首先，第一项要求是，在紫外线固化后，以及任何使用条件下，都必须保持无色透明。SVR的目的是提高屏幕可视性，如果树脂因阳光或其他因素而劣化变色，则本末倒置。此外，SVR的基本功能是作为粘接顶部盖板与LCD的粘合剂，因此固化后不会剥离也很重要。

SVR层压工艺还要求液态SVR具有足够的流动性，以填充基板之间的空隙。再者，为了防止因UV固化后收缩导致的显示不均，同时也为了吸收智能手机受到冲击时的力量，还要求树脂具备柔韧性。迪睿合的SVR满足了上述所有要求。

如果SVR柔韧性不足，则可能会出现显示屏光学缺陷。下图左侧照片展示了在2000年代初期的手机液晶上，有意通过树脂固化收缩引发显示不均的测试结果。照片中可见屏幕周边区域出现方形白斑。这种不均匀是由于树脂固化时收缩造成的，它将粘合的液晶屏拉向屏幕中心，导致部分平板材料变形。如果树脂本身收缩率低且足够柔韧，即使收缩也不会产生足以改变液晶取向的应力，从而能够抑制显示不均。

SVR已越来越多地用于汽车显示器。在此类应用中，也常对SVR的柔韧性提出要求。当前智能手机显示屏的顶部盖板几乎均采用玻璃，而车载显示屏为防止碰撞事故时玻璃飞溅，大多采用塑料顶部盖板。然而，塑料易受湿度与温度影响而产生显著翘曲，因此要求SVR的树脂设计能够承受此类翘曲应力。一种有效的方法是提高树脂的柔韧性，这样即使粘合的顶板弯曲和变形，树脂也会随之拉伸，从而防止剥离。

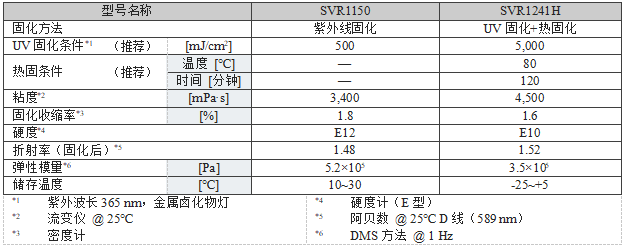

SVR配方基于UV固化丙烯酸树脂，故而能实现上述特性。通过对材料的选择与配比的精确控制，可以定制粘度、硬度、固化速度、收缩率、折射率和弹性模量等参数，满足客户所需的规格。例如，下表列出了迪睿合两种适用于中小型平板显示器的SVR规格，适用于移动和车载显示器。迪睿合还提供其他适用于薄型高对比度显示器的SVR，适用于大尺寸电视和标牌应用。SVR产品系列可以满足众多客户的各种需求。
