西南林业大学高伟《ACS Sustainable Chem. Eng.》：重组木表面耐久型超疏水功能研究取得新进展

近年来，在实木表面构建超疏水功能的研究已经非常成熟，制备方法有水热法、模板法、蚀刻法、层层自组装、原位生长法和喷涂法等；然而极少有在重组木等工程木质材料表面进行超疏水改性研究的报导，主要原因是重组木结构和天然实木有显著区别，导致实木超疏水改性技术无法直接应用于重组木表面改性。因此，在重组木表面构筑超疏水功能对其它工程木质材料超疏水改性研究具有重要的理论和现实意义。

近日，西南林业大学材料与化学工程学院高伟教授团队利用水热法在杨木重组木表面上原位合成松果状Cu7Cl4(OH)10·H2O纳米颗粒。经改性的超疏水重组木展示出良好的力学耐久性、化学稳定性、自清洁、防污性能和优异的抗紫外性能；在340nm的紫外光照射624小时后，改性杨木重组木仍保持超疏水状态。此外，首次提出了压缩前后木材细胞壁中纤维素结晶区变化的理论模型，发现了杨木重组木物理力学性能改善的核心机制。

该工作提出的超疏水重组木制备工艺简单、成本低廉、绿色环保，具有巨大的市场推广潜力。该制品的使用大幅节约了木材资源，有效促进了木材工业可持续发展，符合“绿色”发展理念，是木材科学与技术学科对国家“双碳”战略的重要贡献。

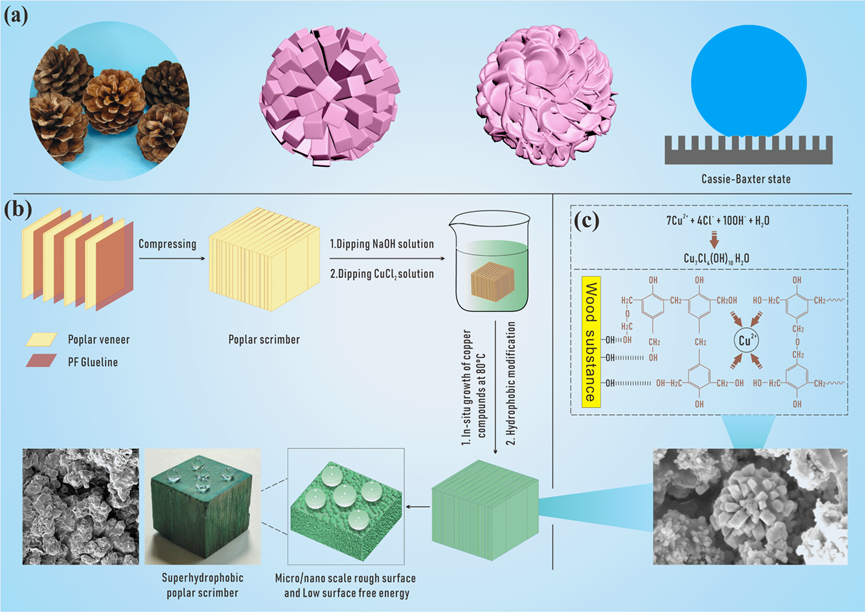

图1. 超疏水重组木的制备流程：(a)受松果启发利用纳米铜化合物颗粒实现超疏水功能的构建，(b)在杨木重组木表面原位合成Cu7Cl4(OH)10·H2O制备超疏水样品，(c)Cu7Cl4(OH)10·H2O颗粒通过酚醛树脂固定在木质基材上的机理

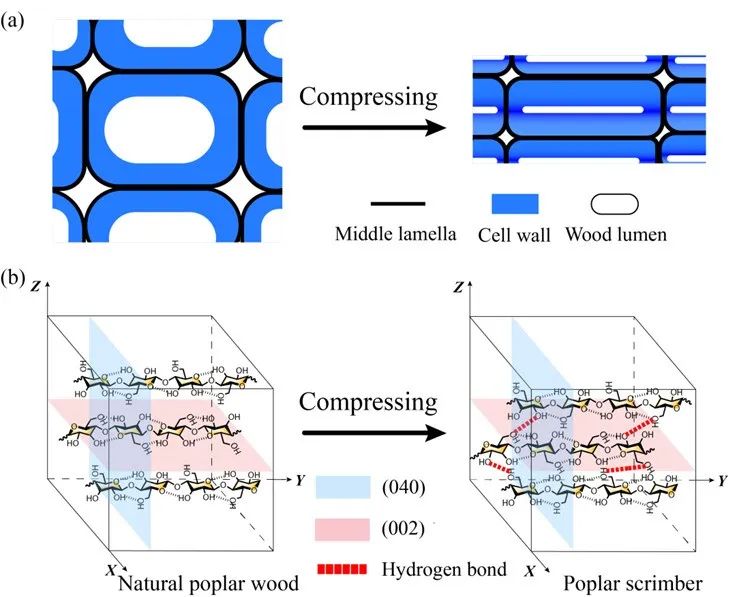

图2. 杨木素材和改性杨木重组木的纤维素模型。杨木重组木制备过程中压缩前后木材细胞壁(a)和纤维素结晶区(b)的变化

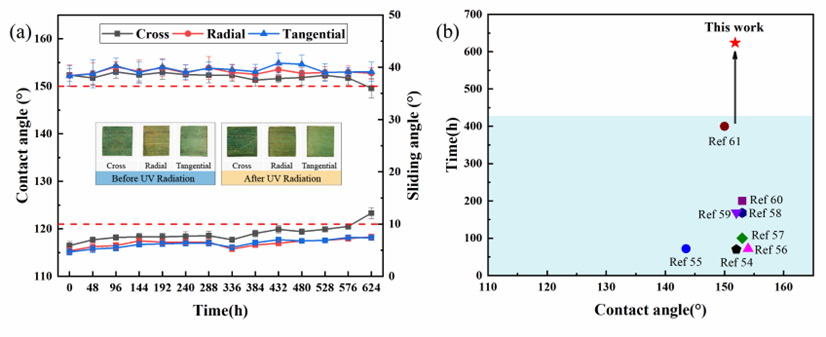

图3. 紫外线照射对超疏水杨重组木接触角和滚动角的影响(a)，与其他文献报道的超疏水材料抗紫外线能力的比较(b)

封面来源：图虫创意
