新兴产业牵引，发展提速，迪睿合、道明等企业把脉光学膜发展趋势

作为一种前沿高端薄膜，光学膜是LCD面板中最重要的材料之一。近年来，在国家政策的支持和市场需求的带动下，显示用光学薄膜快速发展。据中研网数据显示，我国光学膜市场规模持续增长，2014年市场规模272亿元，到2020年达390亿元左右，同比增长47.9%。

行业发展势头正盛，我国光学膜行业亟待解决高端产品产能不足、核心原材料尚未完全实现国产化、关键技术仍存壁垒等问题。

10月18日，由有材^®主办，新材料在线^®、寻材问料^®协办的“2022年光学膜材料产业发展高峰论坛”成功举办。

江西新菲新材料有限公司总经理吴远峰、深圳瑞华泰薄膜科技股份有限公司董事长助理柳南舟、迪睿合电子材料上海有限公司市场部部长孙立功、常州华威新材料有限公司（道明光学控股）研发工程师范国威、深圳市昌宁盛科技有限公司创始人阮云刚，5位企业代表就光学膜的前沿创新技术研究进展、光学膜在高端领域的应用前景、光学膜产业的发展趋势等热点议题展开了主题分享。

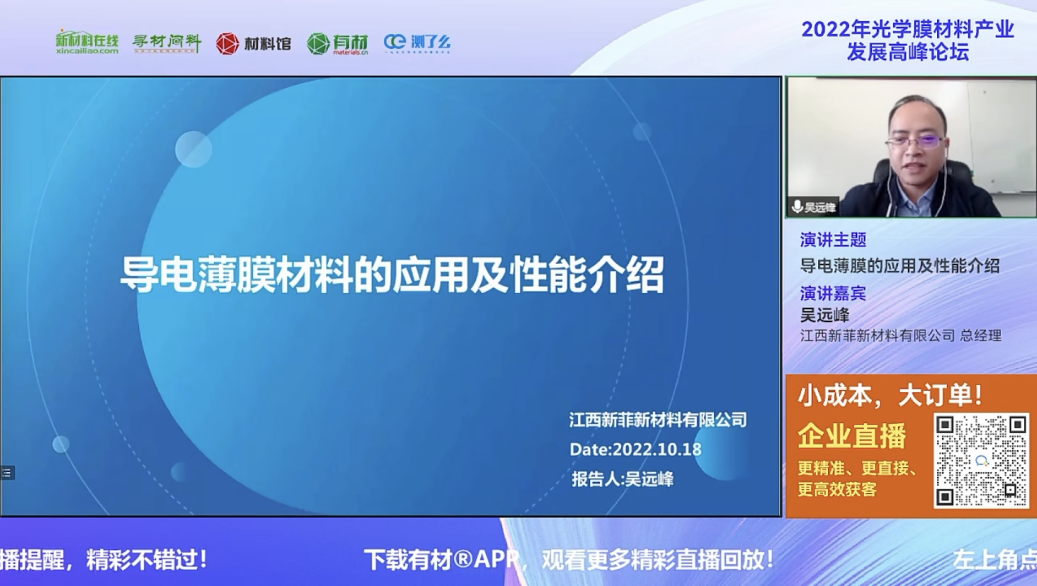

《导电薄膜的应用及性能介绍》

吴远峰 江西新菲新材料有限公司 总经理

其中，ITO导电膜采用磁控溅射工艺，在透明的有机薄膜上溅射透明氧化铟锡（ITO）导电薄膜镀层，并经高温退火处理后得到的具有光学特性的透明导电膜产品。

ITO导电膜是一种具有电学传导和光学透明度等特性要求的组合膜材料，具有低阻抗、大宽度镀膜等优势，可应用于超大尺寸屏幕、手表、手机、PAD、PC等智能电子产品中的触控中。

另外，新菲新材料还开发了铜膜黑化技术，有效地改善了金属网格产品的线路光学可视性问题，产品具有低阻抗、高可靠性、金属网格不可见等优势，可应用于触控笔电、商显大尺寸触控屏、柔性触屏等。

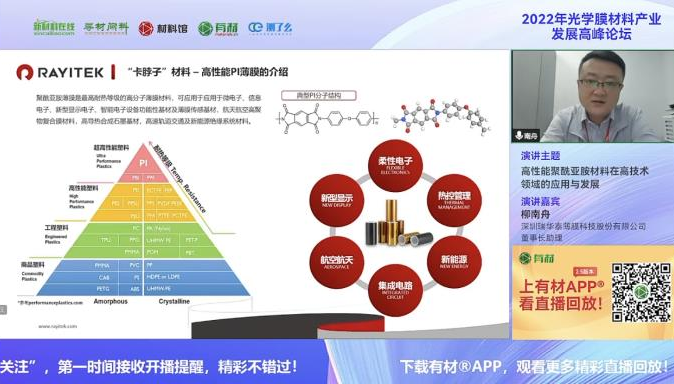

《高性能聚酰亚胺材料在高技术领域的应用与发展》

柳南舟 深圳瑞华泰薄膜科技股份有限公司 董事长助理

聚酰亚胺（PI）薄膜是最高耐热等级的高分子薄膜材料，可应用于微电子、信息电子、新型显示电子、智能电子设备功能性基材及薄膜传感基材，航天航空高聚物复合膜材料，高导热合成石墨基材，高速轨道交通及新能源绝缘系统材料。

据介绍，最初PI薄膜是一种电工绝缘领域的介电材料；20世纪七八十年代，PI薄膜的商业化应用拓展至电子领域，电子PI薄膜商业化，但仍是一种介电材料；21世纪起，PI薄膜的更多应用领域诞生，如用作高导热石墨膜的前驱体材料、柔性显示盖板材料等。

“从介电材料拓展至功能材料、结构材料。总体而言，全球PI薄膜行业呈现应用领域持续拓展、功能形式不断增加的发展趋势。”柳南舟说。

柳南舟表示，尽管受到短期内消费电子需求趋于下行、国际经济环境复杂等因素影响，但是随着国产PI品质不断提升、规模不断扩大，PI材料的国产化进程将会加速；同时在柔性显示、风能、薄膜太阳能、新能源汽车等新兴领域的应用牵引下，一定能发掘出更多“黄金薄膜”的价值。

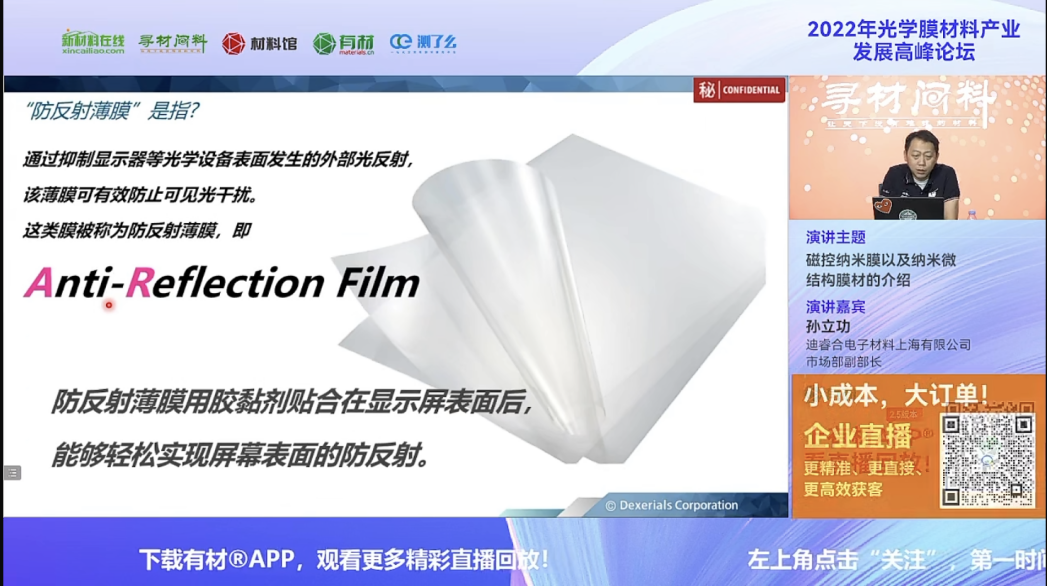

《磁控纳米膜以及纳米微结构膜材的介绍》

孙立功 迪睿合电子材料上海有限公司 市场部部长

防反射薄膜（Anti-Reflection Flim）是指，通过抑制显示器等光学设备表面发生的外部光反射，并且可以有效防止可见光干扰的膜材料。防反射薄膜通常借助胶黏剂贴合于显示屏表面，从而实现光学干涉抵消显示屏反射光。

“超低反射、耐摩擦、指纹易擦拭、强粘结性是迪睿合防反射薄膜产品的四大亮点。”孙立功介绍道，迪睿合防反射薄膜采用干法工艺，主要有纳米级控制卷对卷溅射技术和通过真空沉积法AS涂层实现高耐摩擦性等核心技术竞争优势。

“迪睿合还有另外一款使用仿生技术，用迪睿合独有的Roll-to-Roll的技术，利用蛾的眼部结构特征形成微细的精密纳米结构，实现视若无物的透明性的蛾眼膜反射膜，”孙立功说。

《UV纹理及其应用》

范国威 常州华威新材料有限公司（道明光学控股） 研发工程师

UV压印技术能够实现出CD纹、拉丝纹、雾面、亮面纹等纹理效果，呈现效果丰富。得益于这一特点，UV压印已广泛应用于增亮膜，防炫膜，装饰膜，导光膜，防伪膜，钻石级反光膜等领域。

依据设备类型，UV压印技术可分为卷对卷（Roll-to-Roll）压印技术和平板压印技术。范国威介绍道，相较于平板UV压印成型技术，卷对卷压印技术效率更高，适用于大批量纹理膜片加工。在UV 固化技术的加成之下，辊筒模具与压印表面之间脱模的效率大幅增加。

“纹理的实现方式多样，如印刷、喷涂、压花、水转印、电镀等，UV纹理则开辟了一条全新的加工方式，利用UV压印微结构，实现装饰纹理的大规模生产。目前，UV纹理已在冰箱面板、空调面板、洗衣机外壳、电视机背板等家电外观装饰中得到了应用。”范国威说。

《电致发光薄膜在电子产品背光源和外观发光图案装饰的应用》

阮云刚 深圳市昌宁盛科技有限公司 创始人

电致发光膜是通过加在两极的交流电压产生交流电场，被电场激发的电子撞击荧光物引起电子能级的跳跃、变化、复合而发射出高效率冷光的物理观象，即电激发光现象。阮云刚介绍道，EL片（EL sheet）则是在上述原理的基础上，通过特殊工艺而制成的先进的具有广泛用途的电致发光薄膜。

电致发光薄膜超薄且平整，发光均匀，且发光时无任何蓝光及光晕，主要应用于背光源、发光膜表面装饰、直流（DC）发光膜等领域。据介绍，背光源使用电致发光薄膜后，具有可弯曲、可背胶、方便成型机冲切成孔等特点。
