可自由设计涂层的新型光学弹性树脂“Jettable SVR”

持续进化的显示器形状

智能手机、平板电脑、汽车导航系统等围绕着我们生活的数字设备上，有不少都搭载了高性能显示器。迪睿合株式会社（Dexerials）开发的光学弹性树脂（SVR）通过在显示器盖板与液晶屏（LCD）及有机EL显示屏（OLED）之间填充及粘结，提高可视性和耐冲击性，因而使用频率正在逐渐增加。

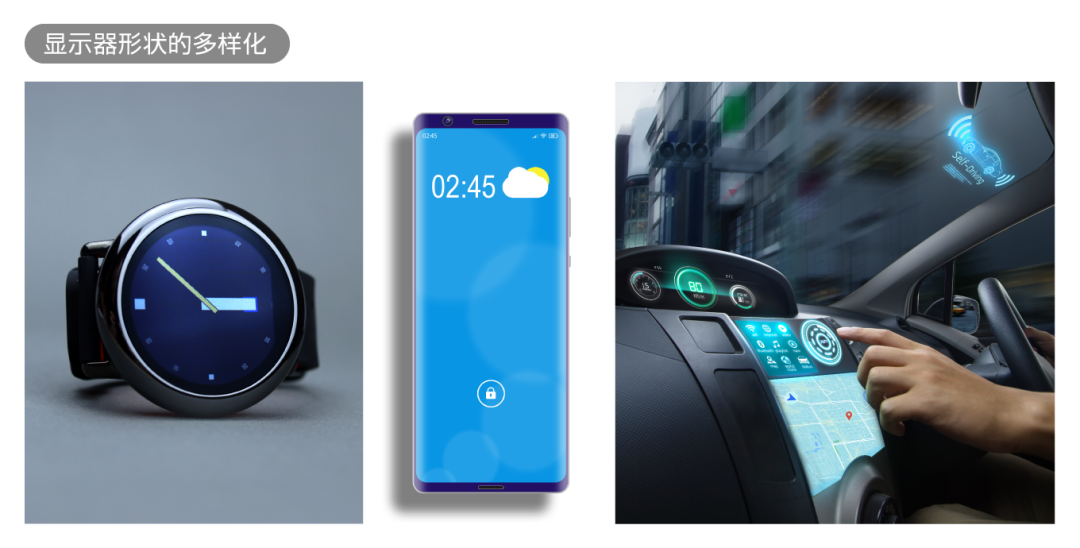

此外，正如下图所示，近年来的显示器不再局限于传统的方形而不断发生进化。车载显示器为提高其设计性采用了复杂的形状，2.5D和3D的立体显示器登上市场的舞台。

除此之外，随着智能手机液晶界面逐渐变大，周围的“边框”随之变窄，也需要更高精度的SVR涂布。

按照此情形，预计今后曲面屏和异形屏的搭载也会持续增加，因此迪睿合株式会社（Dexerials）将进一步提高SVR涂布形状的自由度，并继续进行新技术开发。

Jettable SVR发布

在努力开发下，迪睿合株式会社（Dexerials）于2020年9月开发发布了Jettable SVR（Jettable SVR，以下简称jSVR）。jSVR是一种可以通过喷墨工艺在盖板上涂布的SVR。与能够在贺年卡上打印照片的家用喷墨打印机一样，事先在计算机上输入的形状设计数据。将设计好的形状进行高精度涂布是j-SVR的最大优点。

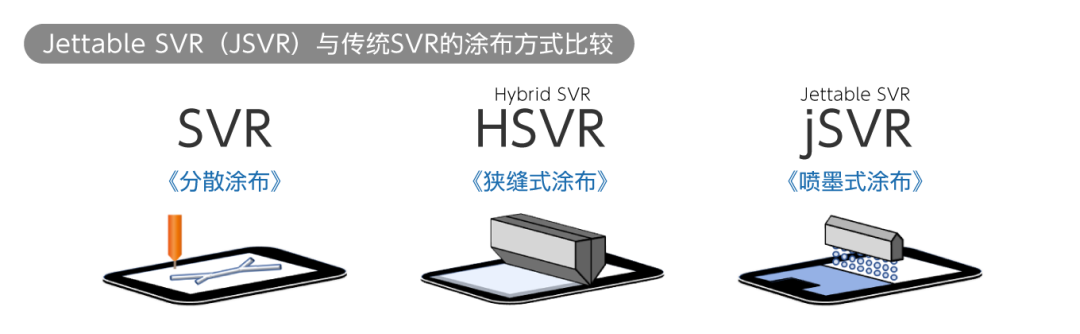

SVR、混合SVR（HSVR）、jSVR涂布方法的插图图表如上所示。

从左侧的SVR涂布方法来看看吧。首先通过点胶机涂布到盖板上。然后，将顶板翻转，粘贴到LCD上，使液状的SVR在整面摊开，随后通过紫外线（UV）使其固化。但是，从其制程工艺的原理来看，为了不使SVR的液体材料从显示器中溢出，需要对涂布图案的设计下一番功夫，或者在周围涂布呈水库状的“堤坝”的树脂等进行控制。

其次，是在正中间的使用HSVR进行狭缝涂布。这是一种将树脂均匀地涂布在一面，通过进行2阶段的UV固化保持树脂形状的制程工艺。这种方法可以防止SVR“溢出”的缺点，但因采用的是狭缝式涂布，所以形状仅限四边形，存在设计上的制约。

而右侧的jSVR则像印刷一样，使用喷墨机将液态粘合剂的树脂在需要的地方涂布需要的用量。此后，使用UV将预固化，粘贴零件后进行UV本硬化。通过这种方法，不仅可以涂布四边形，还可以涂布各种形状，无需要处理溢出等情况。

jSVR带来的诸多好处

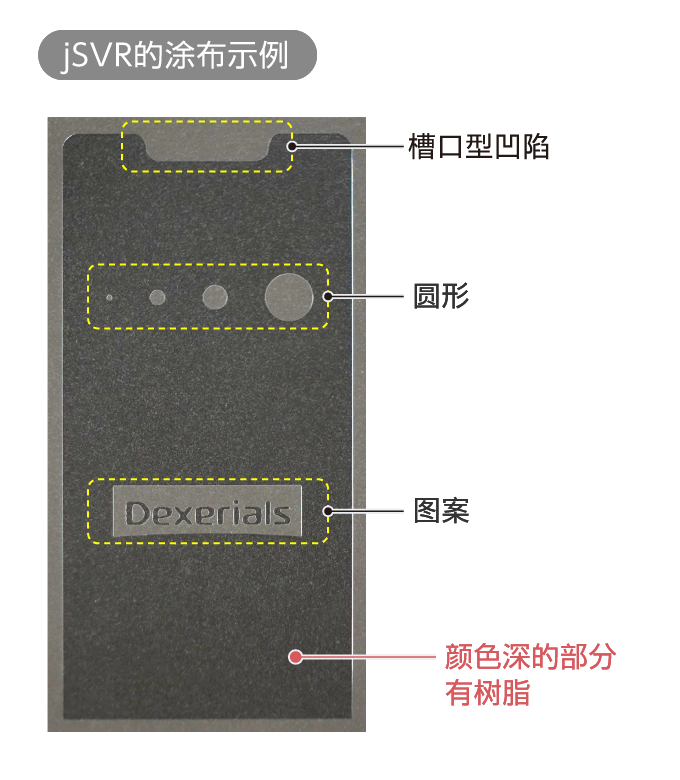

上述照片是使用jSVR进行涂布的一个示例。不仅可以涂布最上面的黄色框围起来的槽口形凹陷，也可以涂抹中央部的圆形通孔，以及最下面“Dexerials”文字那样细小而复杂的形状。

此外，涂布的SVR厚度也可以根据贴合材料的形状进行部分更改，所以也可以应对有凹凸的材料。因为可以在软件上自由更改涂布的形状和厚度，所以也可迅速切换生产机种。作为更进一步的优点，喷墨涂布的速度比以往使用的点胶涂布和狭缝式涂布更快，因此也会提高生产率。

jSVR的开发秘闻

在开发jSVR之时，最辛苦的是需要调整用于它的液态粘合剂的“粘度”。为了以喷墨方式涂布粘接剂，其粘度需要达到几十mPa·s。

SVR和HSVR不会流落下来，因为只需要注意满足起“水库”作用的堤坝的粘度，所以将其粘度指数设为5300mPa·s左右。这大概等于“草莓果酱”的粘度。但jSVR的粘度只有20～30mPa·s。同样，以食物来举例的话，大概就是“酸奶”那样哗啦哗啦流动液体。

虽然其物性完全不同，但在固化时，为了使其强度、弹性、光学特性毫不逊色于传统的SVR、HSVR，需要在各种化学组成上进行研究。希望拜托全世界的显示器开发者们在努力开发具有魅力的显示器的过程中，一定要运用jSVR，以此引领新的设计趋势。

【详情咨询】

迪睿合电子材料（上海）有限公司 深圳分公司

Tel：+86-755-8822-2028

Add：深圳市福田区华富路1018号中航中心12楼1205A-06A

https://www.dexerials.jp/cn/
