苏州纳米所制备出超柔性氮化硼纳米带气凝胶

针对上述问题，中国科学院苏州纳米技术与纳米仿生研究所研究员张学同领导的气凝胶团队与德国科学家合作，将实验设计与理论计算相结合，通过溶剂组分调控氢键网络，寻找到一条简便、高效、绿色的合成路径，成功制备得到超柔性氮化硼纳米带气凝胶，并实现了气凝胶材料在很宽温度范围内（-196°C~1000°C）及不同载荷冲击形式（压缩、弯曲、扭曲、剪切等）下的柔性保持。

研究表明，该氮化硼气凝胶由超薄（ ~3.2 nm ）、大长径比（几百）、多孔带状纳米结构相互缠绕、搭接而成，表现出超轻（ ~15 mg cm ^-3 ）、热绝缘（ ~0.035 W/mK ）、高比表面积（ ~920 m ² g ^-1 ）及优异的力学性能。该气凝胶在多次循环压缩、扭曲、弯曲、剪切等不同载荷下，可保持结构不被破坏、且可快速恢复至原有形状。当该气凝胶被浸泡在液氮中，其压缩 - 回弹性能仍能够很好保持。进一步地，当氮化硼气凝胶被放置于酒精灯火焰或高于 1000 ° C 的管式炉（空气氛围）时，其稳定的力学柔性仍被完好保留，且可承受不同载荷的冲击。上述氮化硼气凝胶的超柔性展示如下图所示。

该工作以 Boron Nitride Aerogels with Super-Flexibility Ranging from Liquid Nitrogen Temperature to 1000°C 为题，发表在国际期刊《先进功能材料》（ Advanced Functional Materials , 2019, 29,1900188）上。

"

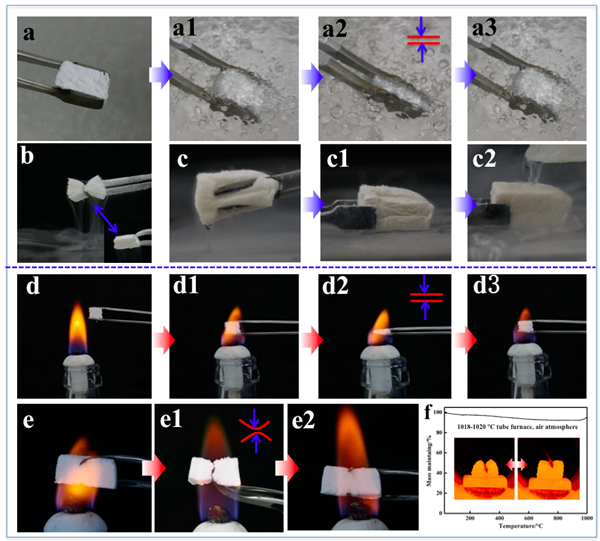

图： 纳米带气凝胶在液氮、火焰、高温空气氛围（ >1000 ° C ）下，承受不同载荷的柔性形变 - 回弹行为
