福建物构所发现新型非π共轭深紫外非线性光学材料

中国科学院福建物质结构研究所结构化学国家重点实验室无机光电功能晶体材料研究员罗军华团队在国家自然科学基金重点项目、国家杰出青年基金、中科院战略性先导专项和研究员赵三根主持的国家自然科学基金面上项目、中国科协青年托举人才工程和福建省杰出青年基金等支持下使用简便的水溶液法，将有利于深紫外透过的碱金属和铵引入到非π共轭硫酸盐体系，制备了两种以[SO₄]^2-为基本结构单元的深紫外NLO晶体NH₄NaLi₂(SO₄)₂和(NH₄)₂Na₃Li₉(SO₄)₇。其中，NH₄NaLi₂(SO₄)₂单晶测试的透光波段可低至186 nm，并且呈现出良好的NLO性能，其倍频效应强度为1.1KDP，同时能够实现相位匹配。这一工作拓展了利用新型非π共轭基元来开发深紫外NLO光学晶体材料，相关研究成果发表在《美国化学会志》(J. Am. Chem. Soc., 2019, 141, 3833-3837)上。

此前研究团队在紫外、深紫外 NLO 晶体材料研究方面取得一系列进展 （ J. Am. Chem. Soc. 2018 , 140 , 1592 ； Angew. Chem. Int. Ed. 2017 , 56 , 540 ； J. Am. Chem. Soc. 2016 , 138 , 2961 ； Chem. Mater. 2016 , 28, 7110 ； J. Am. Chem. Soc. 2015 , 137 , 2207 ； Angew. Chem. Int. Ed. 2015 , 54 , 4217 ； J. Am. Chem. Soc. 2014 , 136 , 8560 ； Nat. Commun. 2014 , 5 : 4019）。 并受邀撰写了相关研究综述（ Coord. Chem. Rev. 2018 , 366 , 1） 。

"

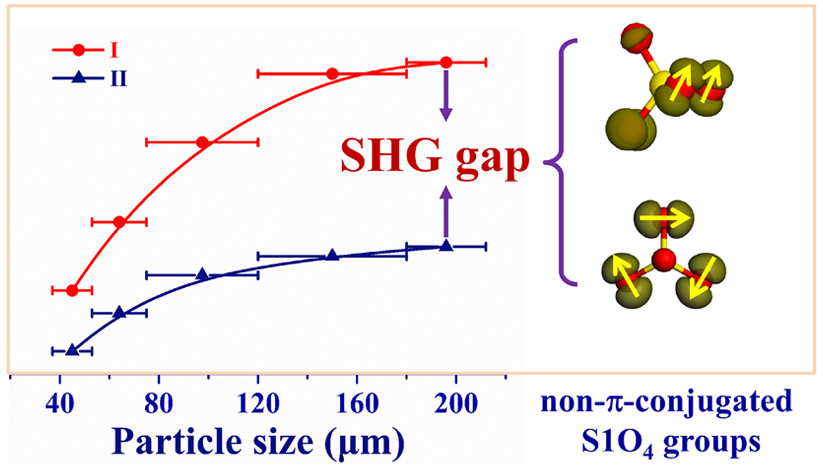

福建物构所发现新型非π共轭深紫外非线性光学材料
