QPZ盆式橡胶支座结构特点

橡胶支座分类:橡胶支座分为板式橡胶支座、GYZ圆形板式橡胶支座、GJZ矩形板式橡胶支座,F4四氟滑板式橡胶支座、GPZ(Ⅱ)盆式橡胶支座、GPZ(Ⅲ)盆式橡胶支座等系列产品。

桥梁板式橡胶支座主要靠的是橡胶的变形来调节平移和转动。橡胶支座是桥梁上、下部结构的连接点。其作用是将上部结构的荷载(包括恒载和活载)顺适、安全地传递到桥梁墩台上，同时要保证上部结构在支座处能自由变形(转动或移动)，以便使结构的实际受力情况与计算简图相符合。因此，对桥梁支座要正确设置，并经常注意保养维修，对其损坏部分要进行修补加固。桥梁支座按其作用分固定支座和活动支座两类。固定支座用来固定桥梁结构在墩台上的位置，它只能转动而不能移；活动支座则可保证在温度变化、混凝土收缩和荷载作用下结构能自由转动和自由移动。

QPZ盆式橡胶支座结构特点：

a、多向活动橡胶支座不锈钢板和F4聚四氟乙烯板采用硅脂润滑,可降低摩擦阻力。

b、纵向活动橡胶支座采用中间导向措施，能适应梁体旁弯变形的需要。

c、纵向活动橡胶支座采用中间导向，与目前国内普遍采用的槽形上支座板相比，减少了重量，且减少了铸钢件数量。

d、在QPZ系列盆橡胶支座中设置防尘围板，可以减少灰尘侵入,延长产品的使用寿命。

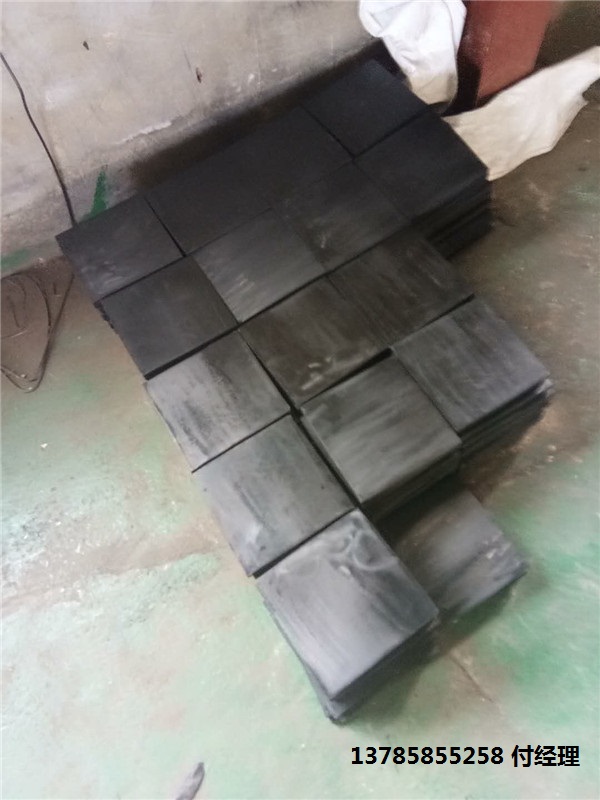

矩形（圆形）式板

性能：本产品由多层橡胶片与薄钢板镶嵌、粘合在一定压力、一定温度和一定时间内硫化压制而成。有足够的竖向刚度以承压垂直荷载，能将梁板上部构造的反力可靠地传递给墩台，有良好的弹性，以适应梁端的转动；又有较大的剪切变形以满足上部梁体构造的水平位移。

特点：本产品在桥梁建筑、水电工程、房屋抗震设施上已广泛应用，与原用的钢支座相比，有构造简单，安装方便；节约钢材，价格低廉；养护简便，易于更换等优点，且本品建筑高度低，对桥梁设计与降低造价有益；有良好的隔震作用，可减少活载与地震力对建筑物的冲击作用。
