来源：南极熊3D打印|
发表时间：2018-12-27
点击：15565
文章来源：机械制造系统工程国家重点实验室
在增材制造中，用户在切片软件中会选定内部填充方式。填充方式对制造过程和产品的物理特性有显著影响。一般来讲，高比例的填充会让产品承受外载荷能力更强，但是会花费更多的材料和制造时间。为了设计轻质但是具有更好机械性能的产品，为用户提供优秀的填充结构布置方式是增材制造软件的一个发展趋势。

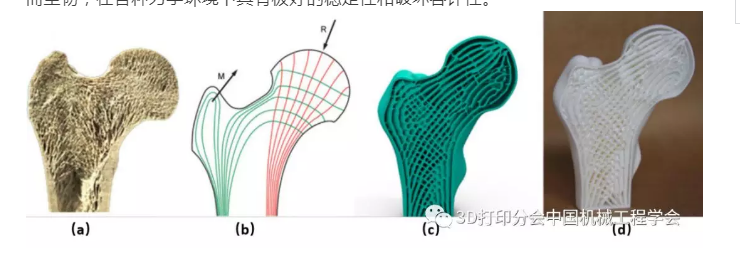

图1. (a)自然股骨冠状面截面结构；(b)股骨在外载荷下的主应力迹线；(c)股骨内部优化所得的填充方式；(d)3D打印股骨模型。

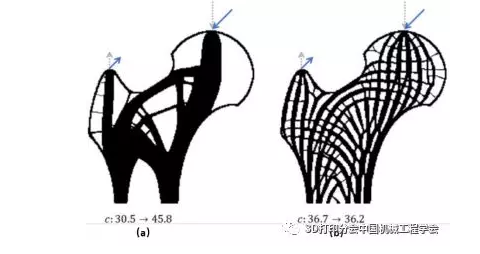

丹麦科技大学的Wu等人提出了一种生成类骨微结构的方法。这种方法是在传统的基于体素的拓扑优化法的基础上进行了延伸。在已给定的外部载荷和零件形状下，对指定设计域中的局部材料分布进行优化来实现零件整体力学刚度的最大化。从优化结果来看，传统的拓扑优化方法所得的结构更为集中，无法起到填充零件内部的作用（图2 (a)），而采用类骨微结构生成方法，能够得到整体力学刚度最优的填充结果（图2 (b)）。
不同的填充结构在受外载荷时的应力分布截然不同。图3 (a)为蜂窝结构所填充的小猫模型，可见在顶部受力时，应力传导主要通过颈部和尾巴。而采用传统拓扑优化所得的填充方式，将模型内部从受力位置到底部的区域全部填充，采用局部体积约束法填充的小猫模型在受力时各处的应力分布较为均匀，最大应力值显著降低。
图3. 不同填充方式的小猫模型的应力图。(a)蜂窝结构填充；(b) 传统的整体体积约束法对填充结构进行优化；(c)采用局部体积约束法对填充结构进行优化。
