自动驾驶汽车开发中要用到不少传感器，其中雷达是最重要的传感器总成件之一。许多开发工程师，对雷达的工作原理、功能、类别、应用场景不太清楚，下面对此进行解读，供同行参考。
一、对雷达的认识
普通人对雷达的认识基本上源于电影的画面（图1），雷达可以发现敌人飞机。
图1 雷达发现敌人飞机的画面
有一个指针，在屏幕上做360度的旋转，再就听到了中国人民解放军的工作人员在报告首长，在什么方位上，发现了敌人的飞机而已。其工作原理？电影没有解释，给人基本知识是，人用肉眼，看不见飞机的时候，用雷达，可以看到飞机的行踪。
雷达应用到民用汽车上的时间不长。大家对汽车倒车的提示声："正在倒车，请注意"，已经比较熟悉了。这是超声波雷达在汽车应用的典型案例。但是雷达是什么，工作原理、功能、类别、应用场景不太清楚，而是自动驾驶汽车开发的相关工程师，都想了解。
二、雷达是传感器
通俗地理解，传感器是检测装置，能感受到被测量对象的特征量信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。它是实现自动检测和自动控制的首要环节。通常有敏感元件和转换元件组成。
a)敏感元件是指传感器中能直接（或响应）被测量的部分;
b)转换元件指传感器中能较敏感元件感受（或响应）的被测量转换成是与传输和（或）测量的电信号部分;
c)当输出为规定的标准信号时，则称为变送器；
常见传感器有，温度传感器、压力传感器，汽车的传感器比较多。比如油压、油温等传感器。
雷达是也是传感器。雷达是通过发射和接受无线电波，来实现对目标的探测。现代雷达可以同时探测目标的距离、方位、高度、速度、形状和目标类型等。
三、雷达结构、功能、工作原理、分类
自动驾驶汽车研发，离不开对目标的距离、方位、高度、速度、形状和目标类型等探测。可以说，雷达是自动清除研发中，必备的总成件。
雷达是英文radar的音译，意为无线电检测和测距，是利用微波波段电磁波探测目标的电子设备。雷达概念形成于20世纪初。
1)雷达基本组成结构（见图2、图3）
包括5个基本组成部分:发射机、发射天线、接收机、接收天线以及显示器（扬声器、灯光）。还有配有辅助设备：电源、设备、数据录取、设备、抗干扰的设备。

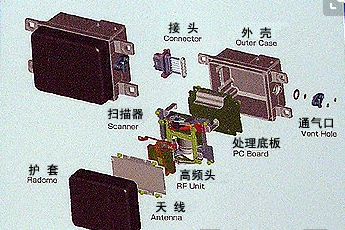

（图2 车载雷达基本组成结构）

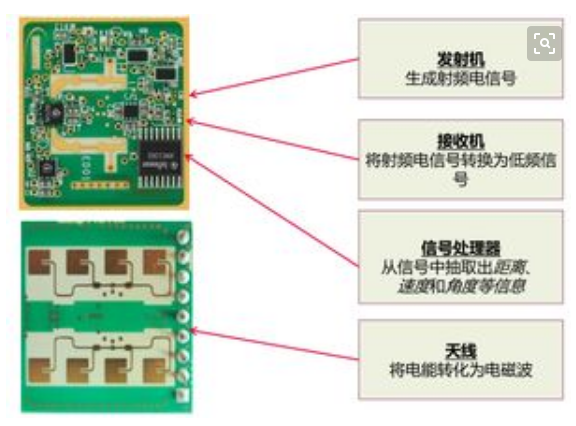

（图3车载 雷达电路板功能组成）
2）雷达的基本作用
雷达所起的作用和眼睛相似。其信息载体是无线电波。无线电波也是电磁波。（注意：不论是可见光或是无线电波，在本质上是同一种东西，都是，传播的速度都是光速C,差别在于它们各自占据的波段不同。
从线束上可分为单线激光雷达和多线激光雷达
①单线激光雷达所扫描的是一个二维平面，可用于L2级别自动驾驶汽车；
②多线激光雷达所扫描的是一个三维空间，可以对汽车周边环境实时扫描建模，可用L3级别以上自动驾驶汽车。
3）雷达的基本功能及原理（见图4）
雷达的基本功能是三个，一是测量目标对象的距离、二是测量目标对象角位置、测量目标对象运动速度。
a)测量目标对象距离基本原理：是利用发射脉冲与接收脉冲之间的时间差，乘以电磁波的传播速度（光速），从而得到雷达与目标之间的精确距离。
b)测量目标对象角位置原理:是利用天线的方向性，雷达天线将电磁能量汇集在窄波束内，当天线波束对准目标时，回波信号最强，根据接收回波最强时的天线波束指向，就可确定目标的方向。
c)测量目标对象速度原理,是雷达根据自身和目标之间有相对运动产生的频率多普勒效应。雷达接收到的目标回波频率与雷达发射频率不同，两者的差值称为多普勒频率。

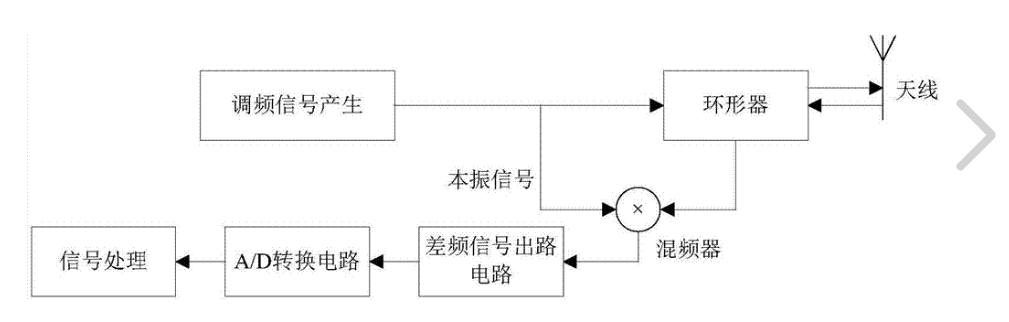

（图4 雷达电路原理图）
4）雷达的分类：
雷达的分类比较多，在自动驾驶汽车开发中的分类有：
a)按照天线扫描方式分类，分为机械扫描雷达、相控阵雷达等;
b)按频段分，可分为超视距雷达、微波雷达、毫米波雷达以及激光雷达等;
C)按照目标测量的参数分类，有测高用的雷达、二坐标雷达、三坐标雷达等。
常用的分类是按频段分，可分为超视距雷达、微波雷达、毫米波雷达以及激光雷达等。
四、自动驾驶汽车开发中的车用雷达
自动驾驶汽车开发中，必须要用到雷达，不用多说了；或者说，没有雷达技术的支持，就没有自动驾驶汽车的出现。人们要问的是，如何选用雷达（见图5）？

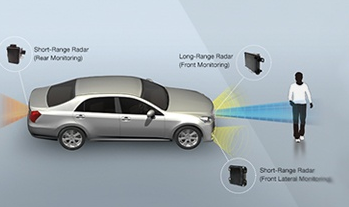

图5 不同雷达在自动驾驶应用
1）必须选用车规级雷达
从产品质量来说，雷达必须是车规级的。通俗地理解，雷达要符合汽车车用标准的。低了，满足不了汽车使用环境，其生命周期比较短；高了，成本也高，汽车用不了。
2）雷达用在汽车什么场景，要实现什么能？
（1）泊车系统中，超声波雷达。
①原理：超声波雷达，是利用传感器内的超声波发生器产生40KHz的超声波，再由接收探头，接收经障碍物反射回来的超声波。根据超声波反射接收的时间差，来计算与障碍物之间的距离。
②优势：超声波雷达成本较低（单价：100元左右），探测距离近，精度高，且不受光线条件的影响。
③实例：宝马的i系列和7系列，已经支持使用车钥匙，遥控汽车自动泊车。在操作过程中，用户只需要发出前进或后退两个指示，汽车就会持续使用超声波传感器检测车位和障碍物，自动操作方向盘和制动器，实现自动泊车。
④图例：安装在汽车尾部保险杠上，有的安装3个，有的安装4个。
图6 自动泊车用超声波雷达
（2）ADAS系统中毫米波雷达
①原理：毫米波，毫米波的波长介于厘米波和光波之间，波长在1mm到10mm之间的电磁波，换算成频率后，毫米波的频率位于30GHz到300GHz之间。毫米波雷达系统，主要包括天线、收发模块、信号处理模块，其中芯片、天线、PCB板是毫米波雷达的硬件核心。
②优势：毫米波兼有微波制导和光电制导的优点。近些年，随着毫米波雷达技术水平的提升和成本的下降，毫米波雷达（见图7）开始应用于汽车领域。
③实例：
图7 ADAS系统中毫米波雷达
④图例：安装在前保险杠上方中间即可
图8 毫米波雷达外形、内部结构
（3）L4级别以上自动驾驶车辆激光雷达
①原理：用激光器作为发射光源，采用光电探测技术手段的主动遥感设备。激光雷达是激光技术与现代光电探测技术结合的先进探测方式。由发射系统、接收系统 、信息处理等部分组成。发射系统是各种形式的激光器，如二氧化碳激光器、掺钕钇铝石榴石激光器、半导体激光器及波长可调谐的固体激光器以及光学扩束单元等组成；接收系统采用望远镜和各种形式的光电探测器，如光电倍增管、半导体光电二极管、雪崩光电二极管、红外和可见光多元探测器件等组合。

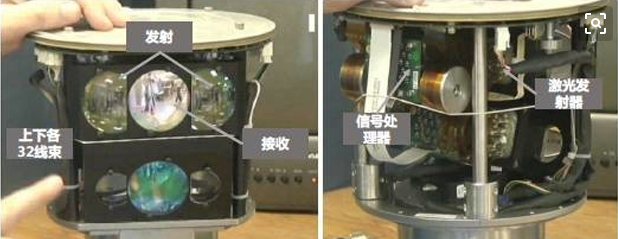

图9 激光雷达内部结构图
②优势：
a)激光直线传播、方向性好、光束非常窄，弥散性非常低；
b）其角分辨率不低于0.1mard，也就是说可以分辨3km距离上相距0.3m的两个目标，距离分辨率可达0.1m；速度分辨率能达到10m/s以内；
c）自然界中，能对激光雷达起干扰作用的信号源不多，抗有源干扰能力强。
③实例：

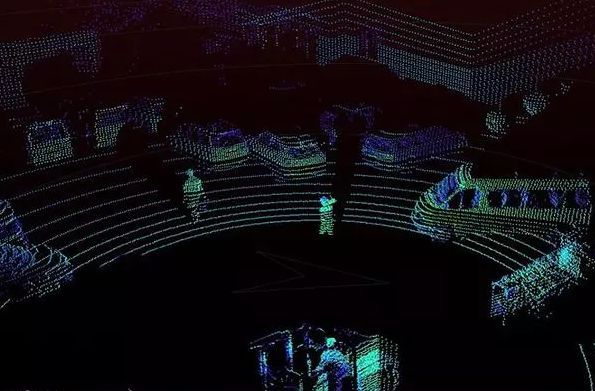

图10 激光雷达的应用L4效果图
④图例：安装车顶上，一般安装1个
图11 车规级激光雷达
五、激光雷达强大，选用认真考究
激光雷达，因其在测距测速、三维建模等领域的优越性，L4级别以上自动驾驶车辆，是必选件。有了激光雷达，可实现车辆前向间距预警、车辆双侧间距预警、车辆转向盲区预警、车辆车道偏离预警等功能。激光雷达还可以测量出周边其他车辆在三个方向上的距离、速度、加速度、角速度等信息，再结合GPS地图计算出车辆的位置。
1）基本用途
①一维激光雷达，主要用于测距测速等，一般安装在车内、风挡玻璃前面，后者安全后视镜上；
②二维激光雷达,主要用于轮廓测量、物体识别、区域监控等，一般安装在车外面的前头；
③三维激光扫描仪、三维激光雷达，实时三维空间建模，一般安装在车顶；
2）国产激光雷达实例介绍
①国产的16 通道激光雷达跨阻放大器 LS1716M 芯片

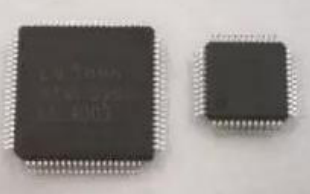

图12 国产激光雷达芯片
②其参数如下：
电源电压：3.3V；·输入 ：APD 管的 N 极与输入相连，P 极接负压，16 通道跨阻放大器；单端输入，单端输出；·四种可编程跨阻放大器增益模式：86dBΩ / 80dBΩ / 74dBΩ / 68dBΩ；接收器带宽> 200MHz·可接受最小激光脉冲半宽度：3.5ns；·单通道功耗< 70mW；·可选通输出，通道切换时间<100ns；·输出阻抗：50Ω； ·LQFP80L 封装。
③国产32 线激光雷达（见图13）能够对周围环境进行三维扫描探测。其参数见表1.

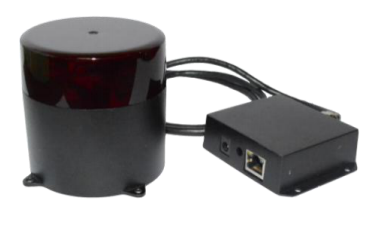

（图13 国产32 线激光雷达）

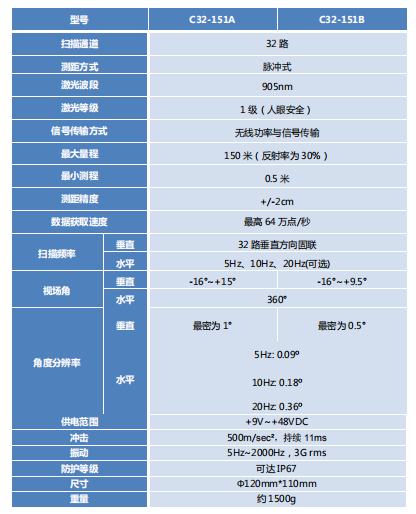

表1 国产32 线激光雷达参数
六、激光雷达建模原理及用途
自动驾驶通常要到车辆周边物体位置信息，对物体进行识别。目前可以做到人、电瓶车、小车、卡车的识别。基本原理是，采用多线激光雷达对周边环境扫描，比如16线激光雷达，每秒可打出32万点，并将这些点的位置信息和光强度信息输出到处理模块，处理单元完成3D建模。激光雷达目前按测距原理可分为TOF时间飞行法、三角法、相位法。
①三角法适用于近进距离探测，它的精度是随距离增加而成百分比增加的；
②相位法适用于中长距离，它的精度性能更方面都很适中。
③飞行法通过发射和接受的时间差，来算出距离，适用于长距离探测，精度高。
七、自动驾驶技术发展基本趋势
在特定情况下自动驾驶还是比较容易实现的，但是要求目前人工驾驶车辆一样上路，因道路情况十分复杂，所以需要处理的东西就很多，雷达需要探测更远的距离，对目标更精细的识别，还需要做到车规级别水准，还有一段路需要去走。
自动驾驶技术发展基本趋势是，将激光雷达、毫米波、摄像头进行融合处理，补足彼此补足之处。随着5G的来临，车与车，车与路，车与人之前的信息交互会变得容易可行，通过5G的超低延时，可以做到车辆周围的信息交互。
目前比较容易落地实现的有：
①低速车的自动驾驶，是比如园区车，环卫车，观光车等，
②商用车有港口运输卡车、固定线路的公交车、物流车。
目前最大困惑是激光雷达，尤其多线激光雷达，成本太高，价格高达15万元，国产的也在5万元以上。
