30组钢铁热处理金相图大放送

导读

我们知道，材料微观结构决定其性能及特性，金属的成分和热处理条件对材料的组织结构有至关重要的影响。通过研究钢铁材料的成分、热处理方式和组织结构的关系，可以指导钢铁材料的加工制造工艺。下面小编将带您一览30组钢铁材料的热处理及金相组织。

碳 钢

低碳钢

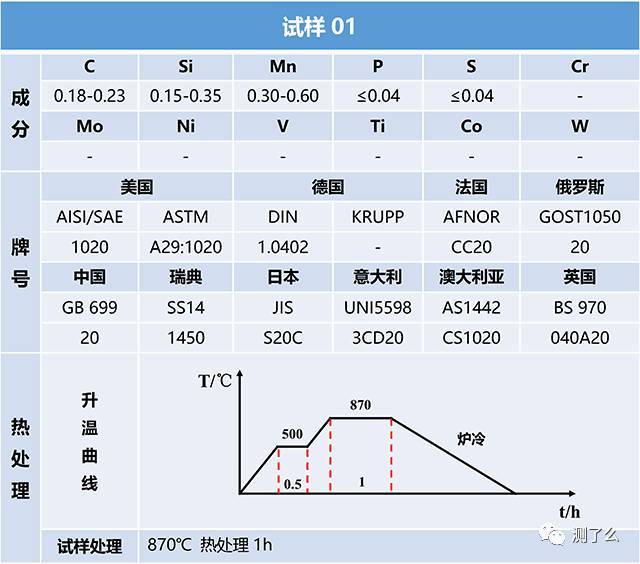

200×

1000×

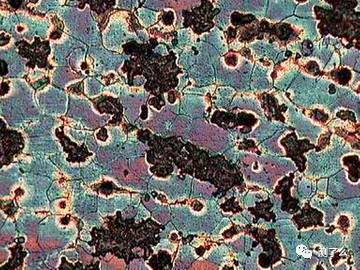

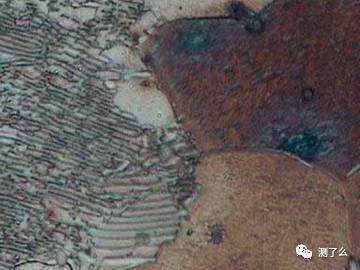

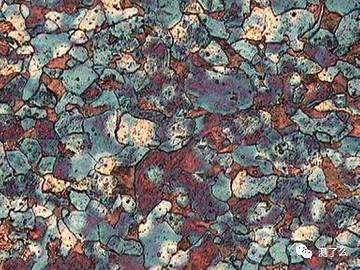

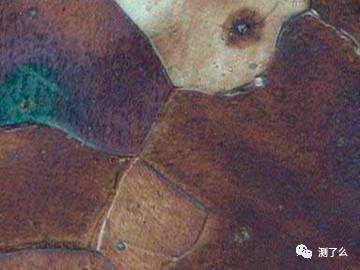

铁素体（黄、蓝、紫）+珠光体（棕色）,珠光体中的铁素体和渗碳体清晰可见

100×

1000×

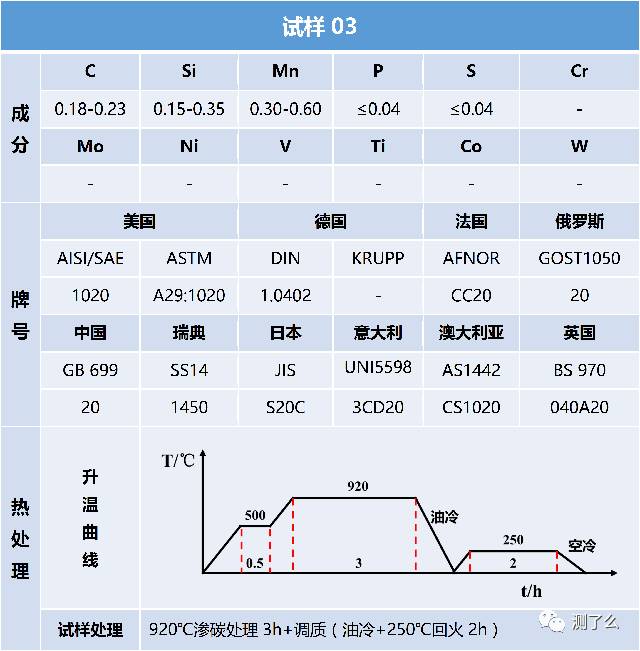

原始结构为铁素体+珠光体，但渗碳处理后只剩下珠光体

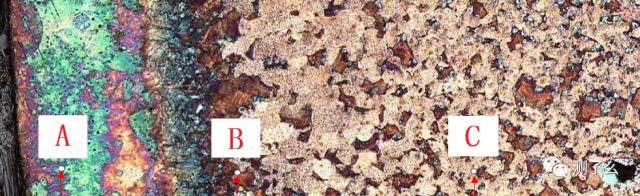

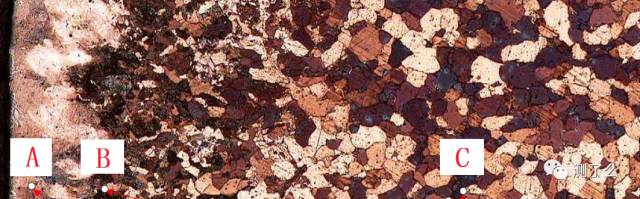

断面金相图

A处放大组织为珠光体

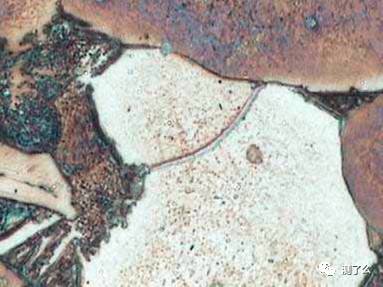

B处放大组织为珠光体+铁素体

C处放大组织以铁素体为主含少量珠光体

50×

1000×

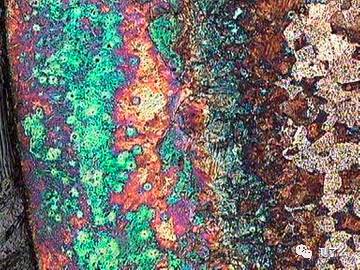

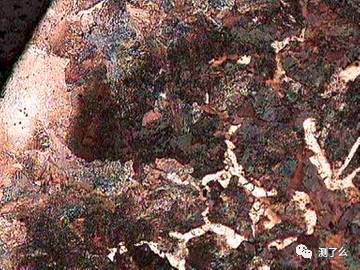

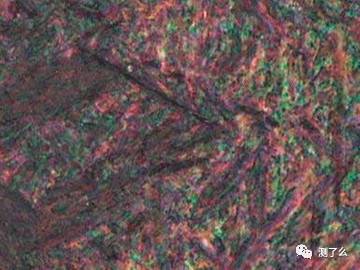

表层为珠光体，次外层为马氏体（放大图，紫色、绿色和棕色）

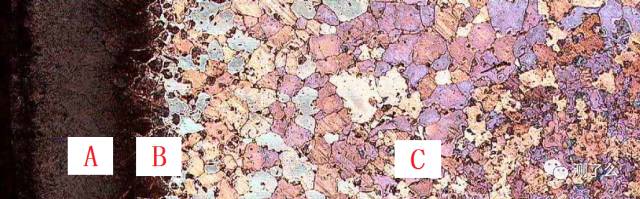

断面金相图

A处放大组织为马氏体

B处放大组织为铁素体+马氏体

C处放大组织为珠光体+铁素体，部分珠光体装变为马氏体

50×

1000×

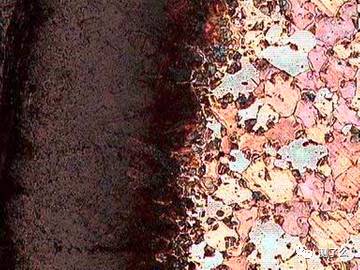

表层为马氏体（灰色），内部为铁素体+珠光体（彩色），放大图为针状马氏体

断面金相图

A处放大组织为马氏体

B处放大组织为铁素体+马氏体

C处放大组织为铁素体+珠光体

中碳钢

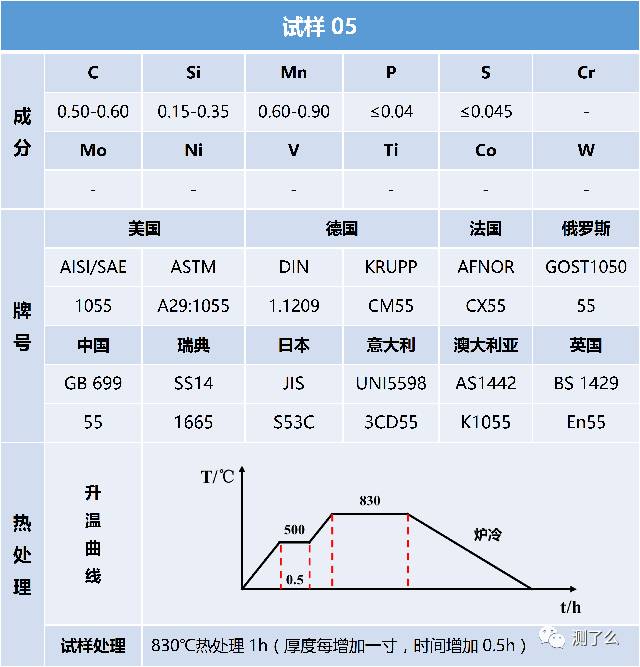

100×

1000×

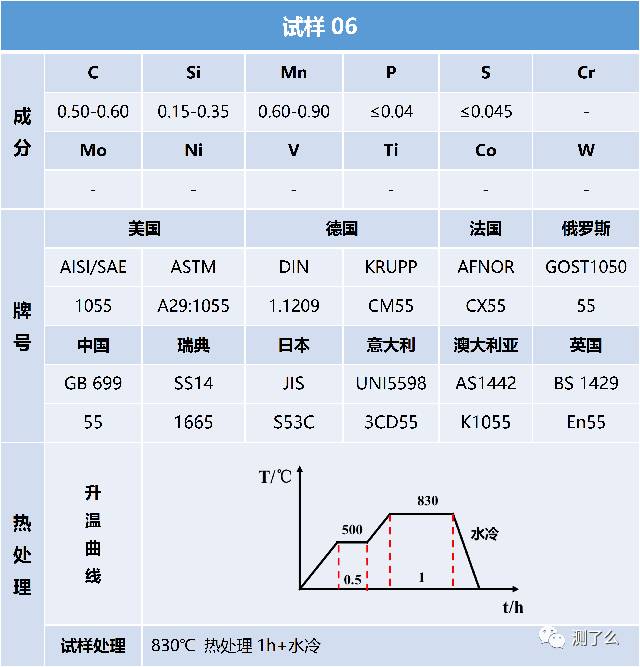

100×

1000×

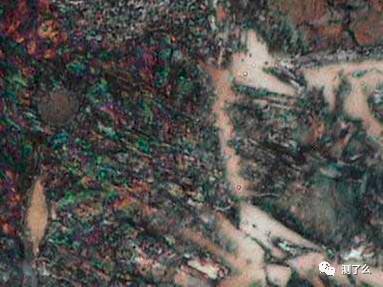

铁素体（亮灰色）+马氏体（紫色和蓝色）

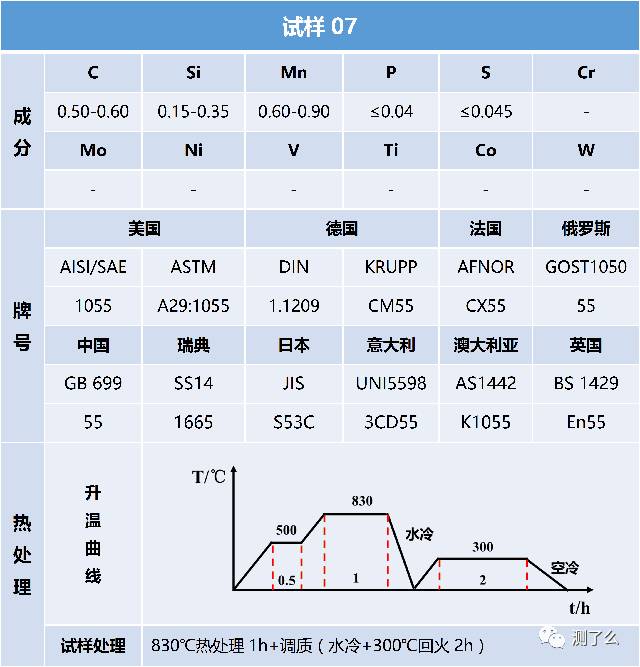

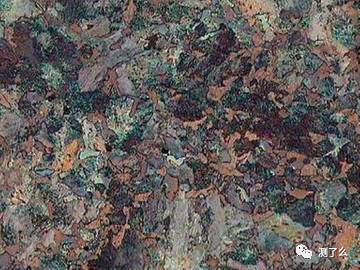

100×

1000×

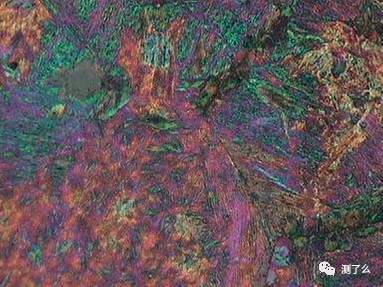

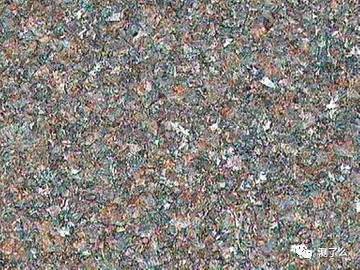

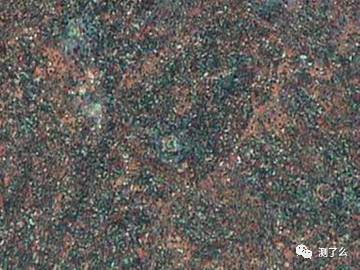

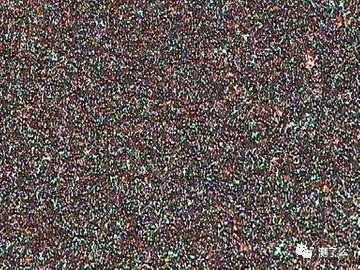

主要结构为回火马氏体

高碳钢

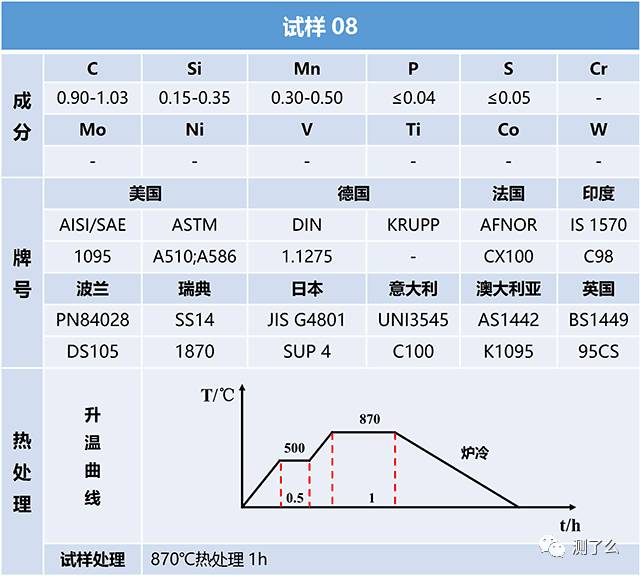

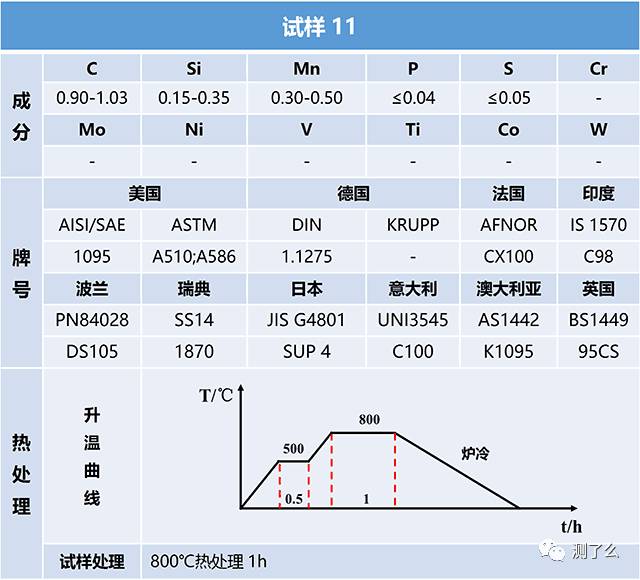

100×

1000×

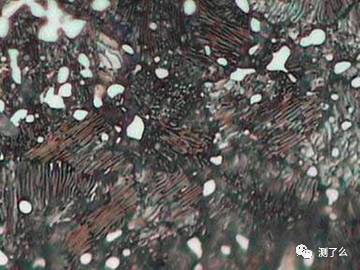

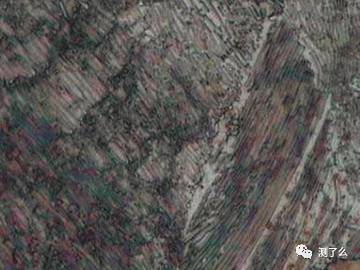

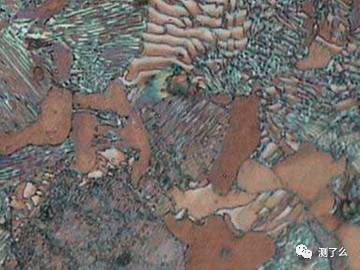

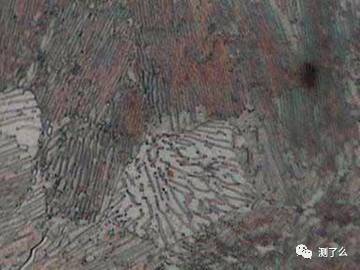

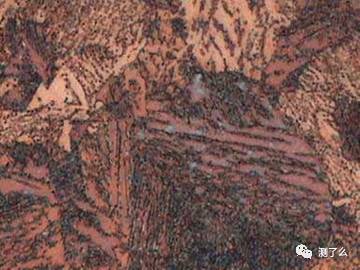

主要组织为珠光体（片层状），白色颗粒为渗碳体和碳化物

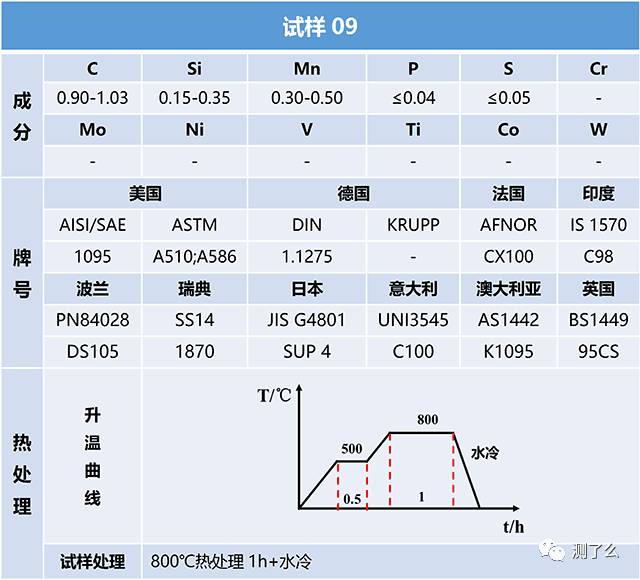

100×

1000×

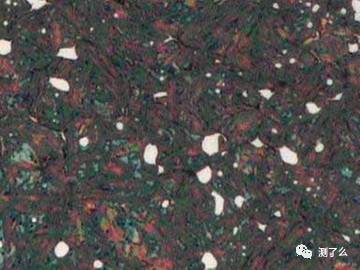

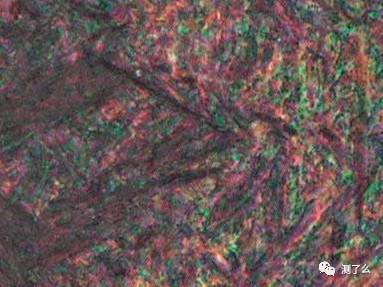

主要组织为马氏体和碳化物（白色颗粒），蓝色部分为残余奥氏体

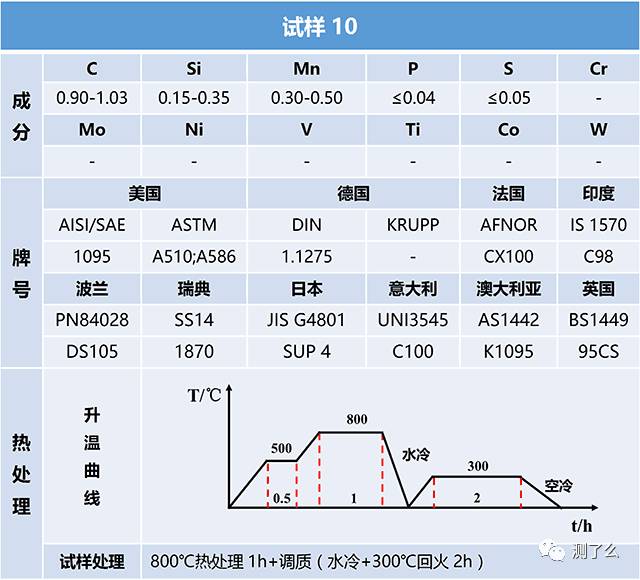

100×

1000×

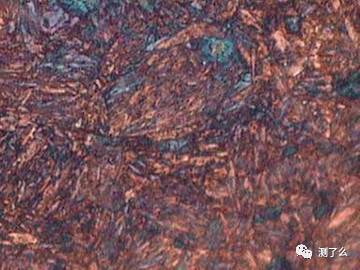

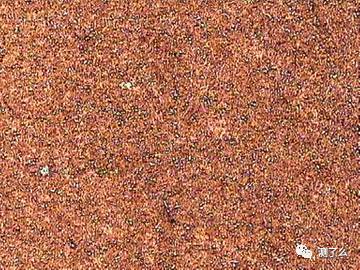

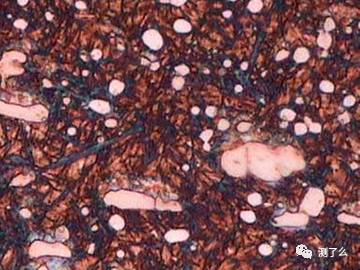

主要组织为马氏体和碳化物（白色颗粒）

100×

1000×

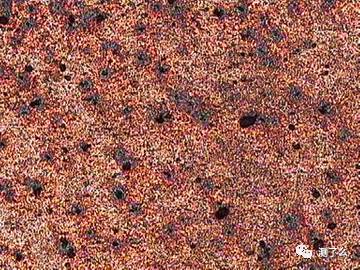

试样未腐蚀 黑色和棕色为非金属夹杂物

低合金钢

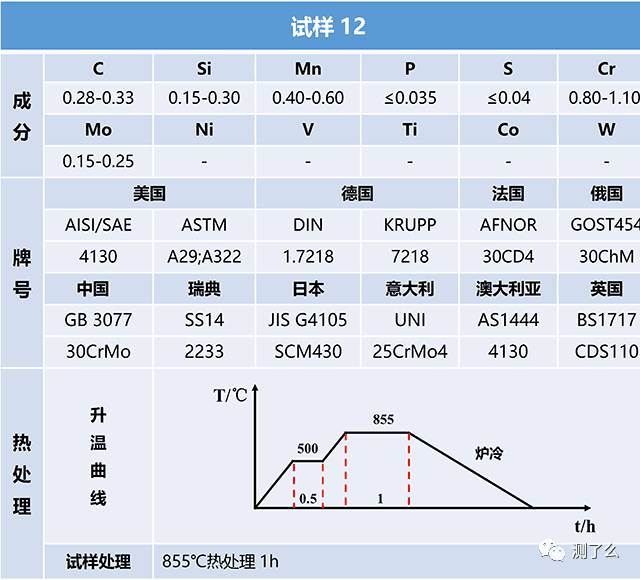

AISI 4130

100×

1000×

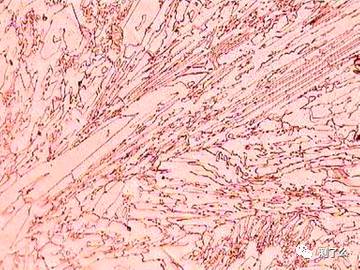

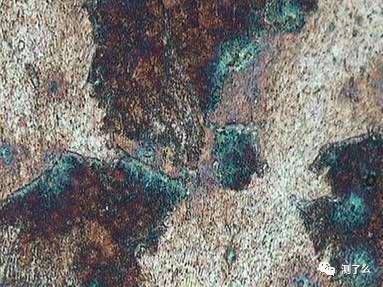

组织由珠光体（暗色部分）和铁素体（亮色部分）构成

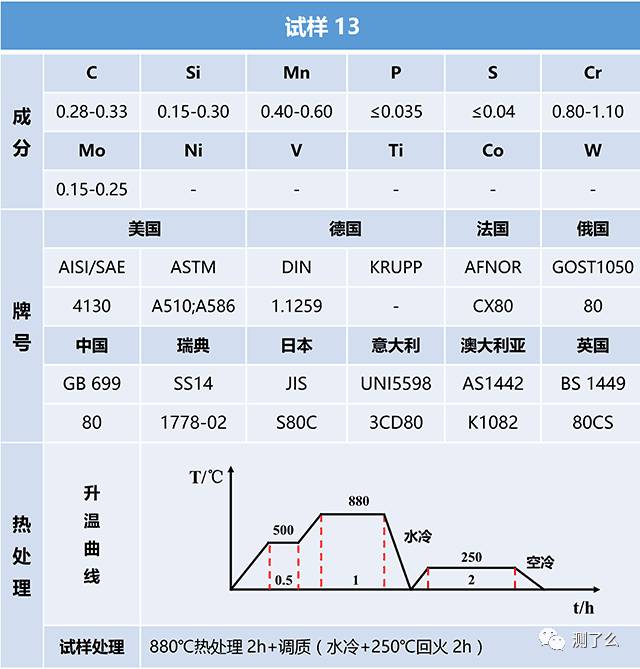

100×

1000×

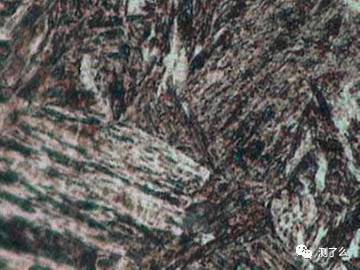

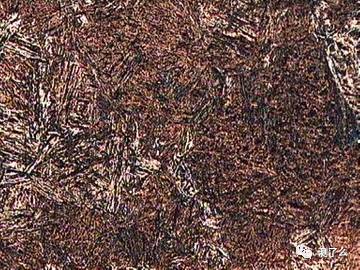

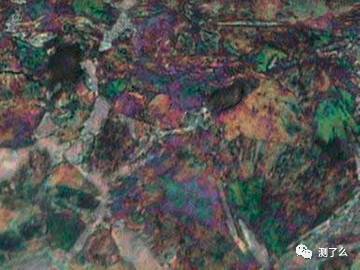

组织结构为马氏体

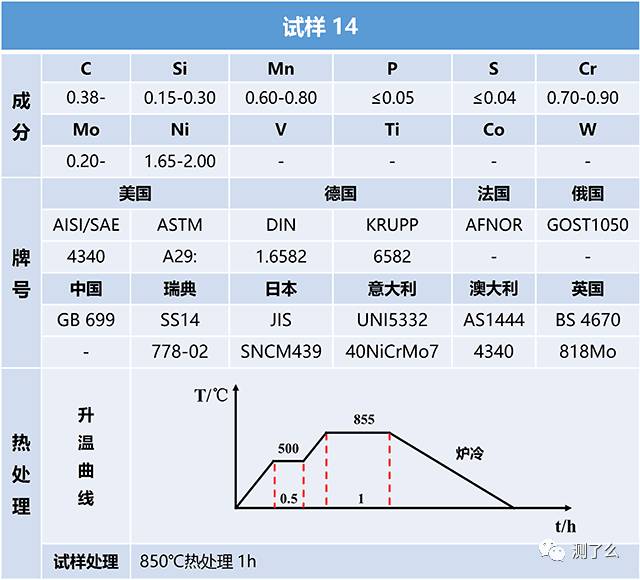

AISI 4340

100×

1000×

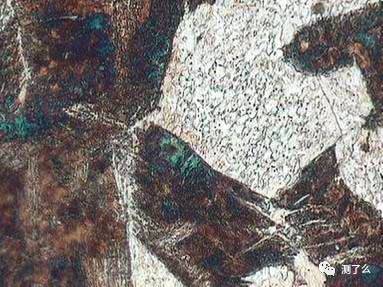

组织结构为珠光体（暗色部分）和铁素体（亮色部分），亮色颗粒为碳化物

铸 铁

白口铸铁

100×

1000×

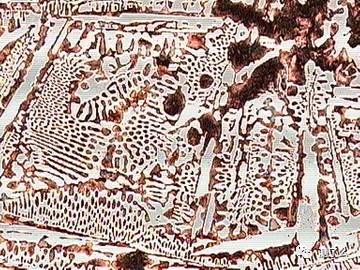

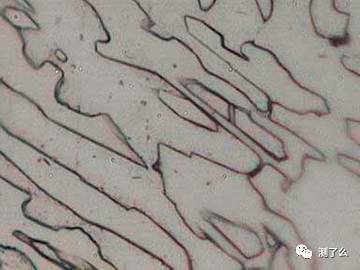

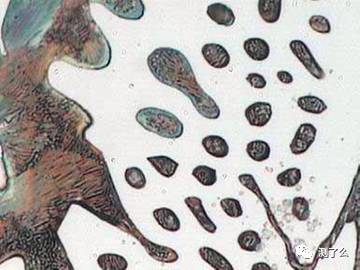

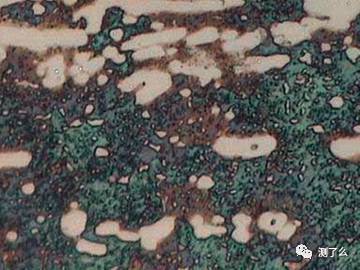

组织结构为珠光体（棕色大颗粒）和莱氏体（白色和棕色蜂窝状结构）

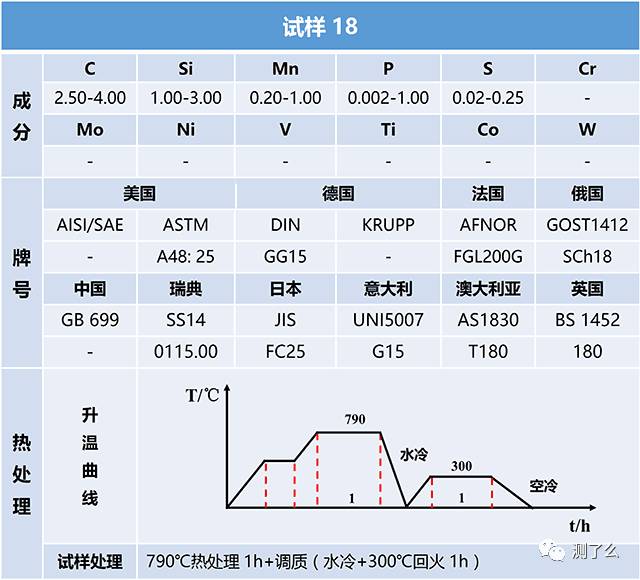

灰铸铁

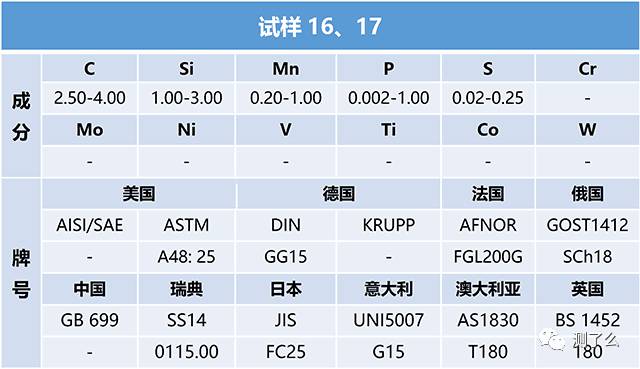

100×

1000×

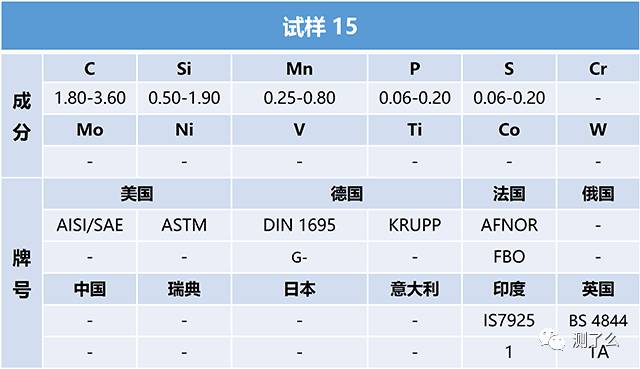

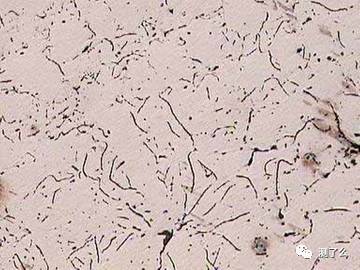

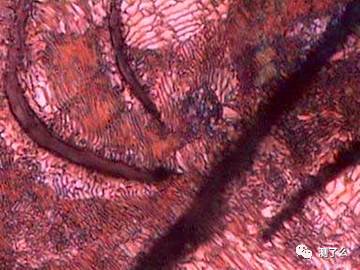

试样未腐蚀，灰色部分为石墨片层，基体部分不明显

100×

1000×

试样经腐蚀，灰色部分为石墨片层，基体为珠光体和铁素体

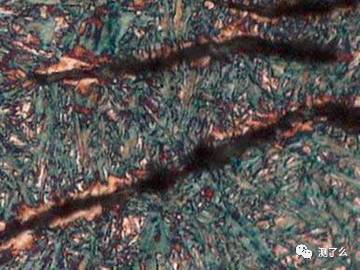

100×

1000×

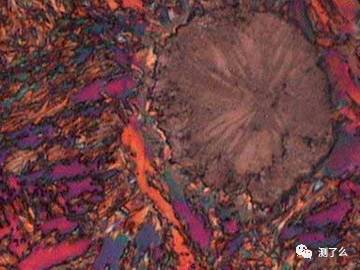

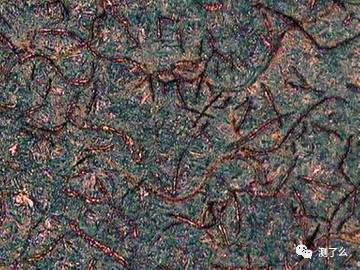

基体为马氏体，石墨片层仍然有保留

可锻铸铁

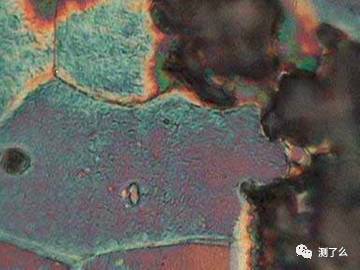

100×

1000×

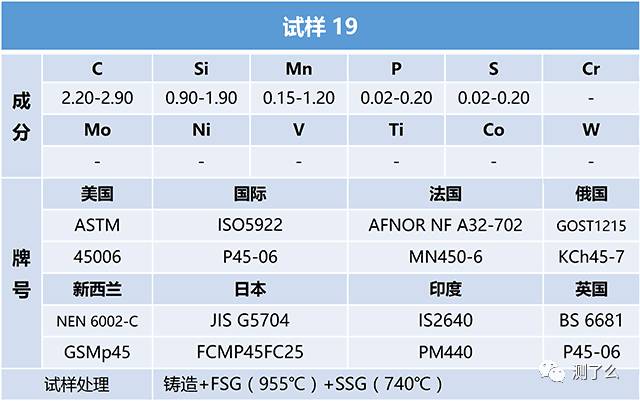

基体为铁素体，灰色部分为回火石墨

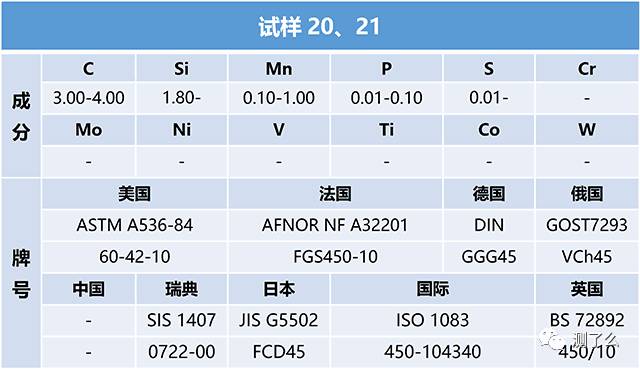

球墨铸铁

100×

1000×

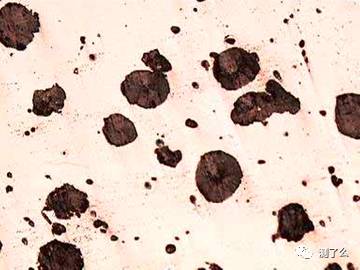

试样未腐蚀，黑色颗粒为球状石墨

100×

1000×

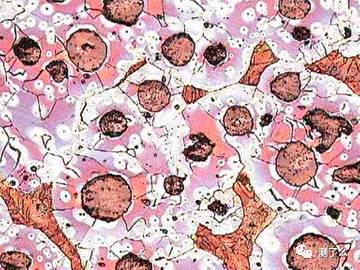

试样经腐蚀，棕色颗粒为球状石墨，基体为铁素体（白色和紫色）

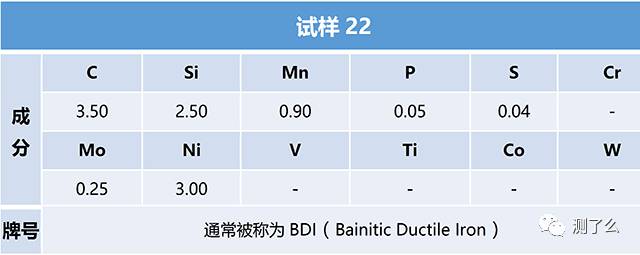

贝氏体球墨铸铁

100×

1000×

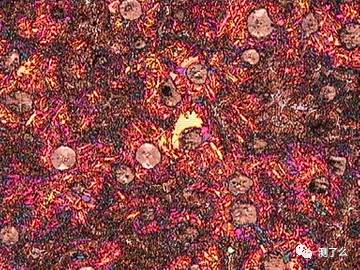

棕色颗粒为球状石墨，基体为贝氏体

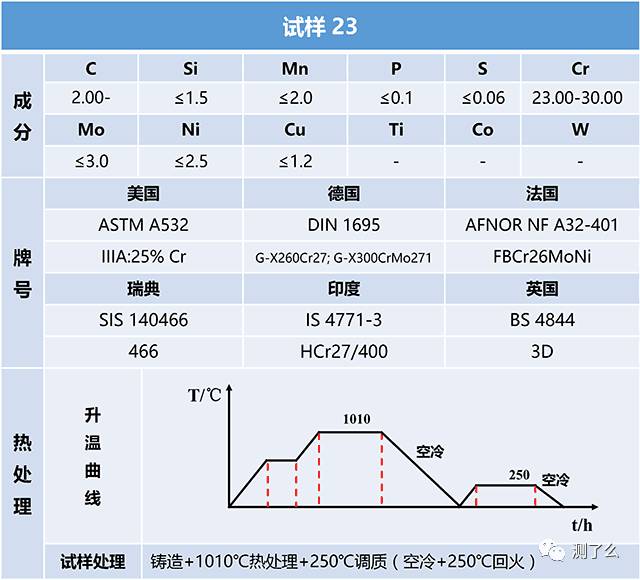

耐磨铸铁

100×

1000×

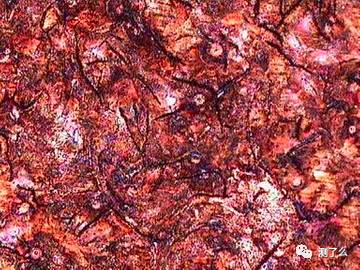

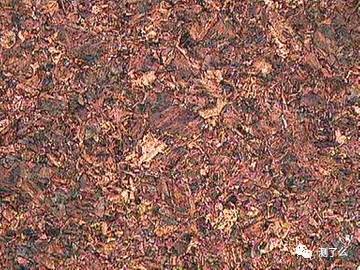

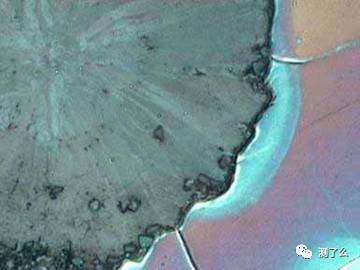

组织结构为碳化铬

工具钢

高碳高铬工具钢

100×

1000×

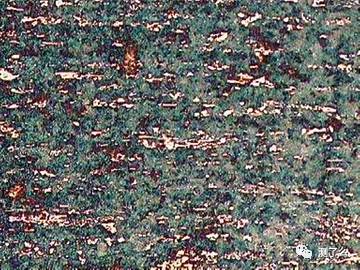

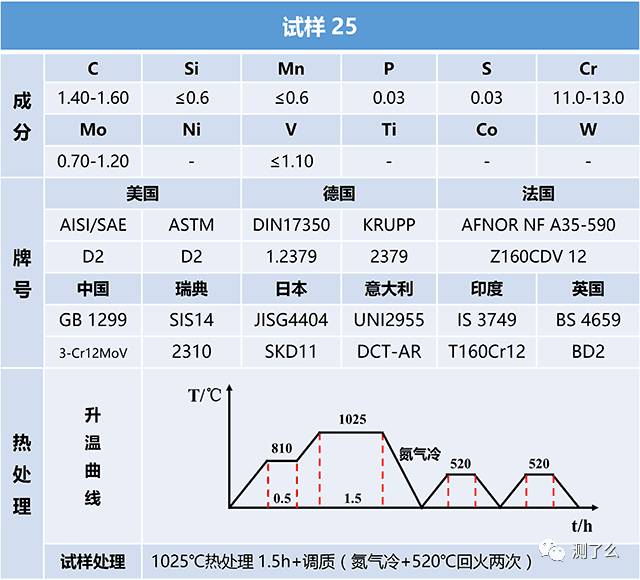

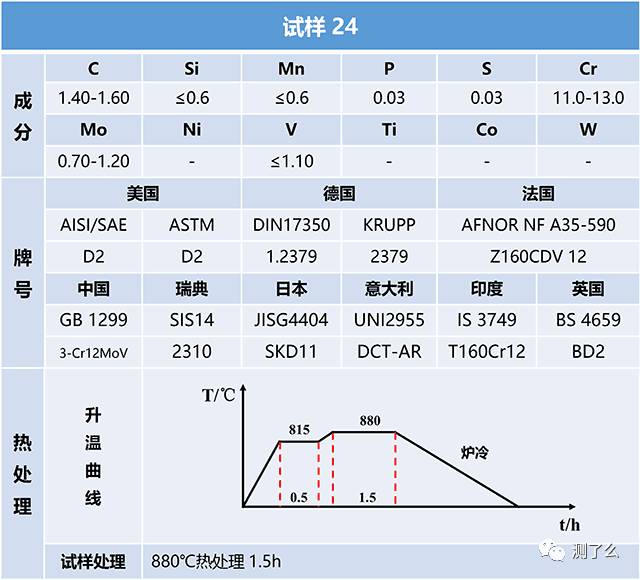

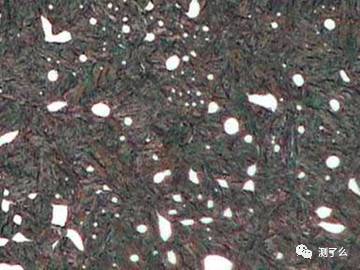

基体为铁素体（墨绿色），亮色颗粒为碳化物

100×

1000×

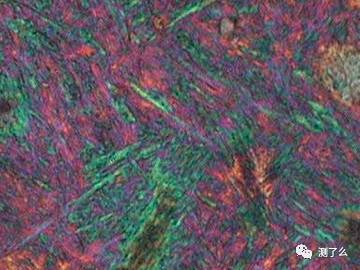

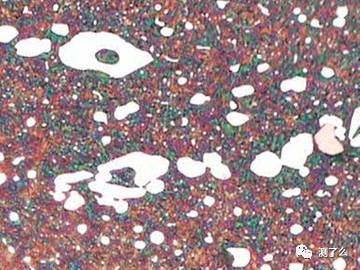

基体为马氏体（彩色），亮色颗粒为碳化物

模具钢

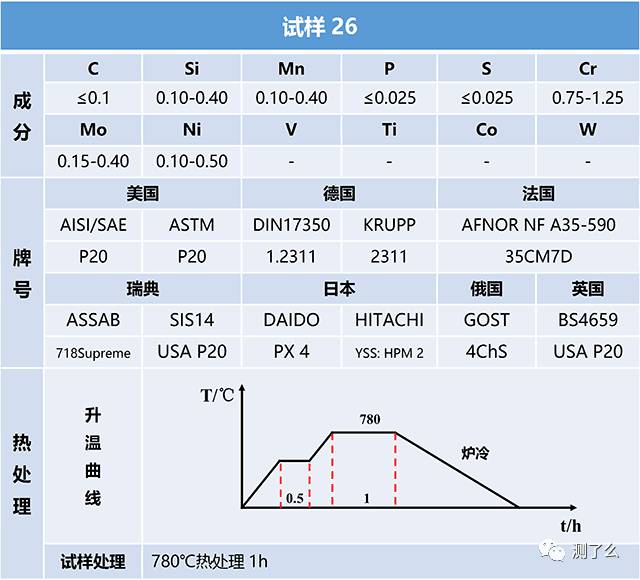

100×

1000×

基体为铁素体，亮色颗粒为碳化物

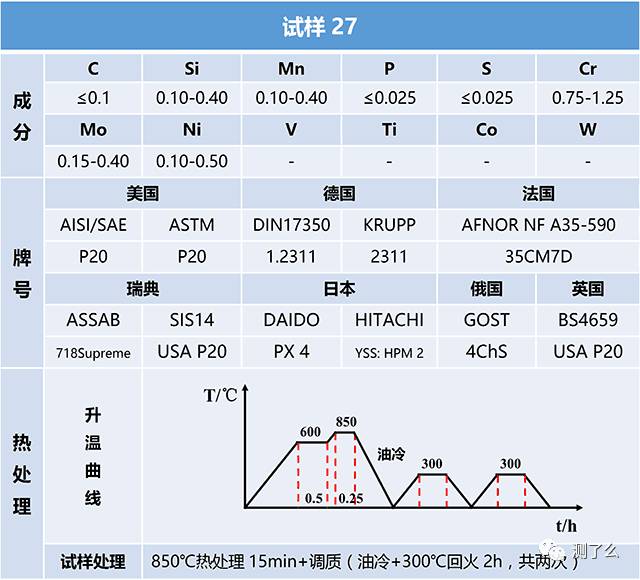

100×

1000×

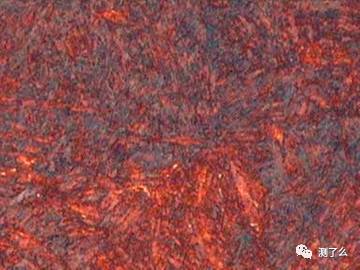

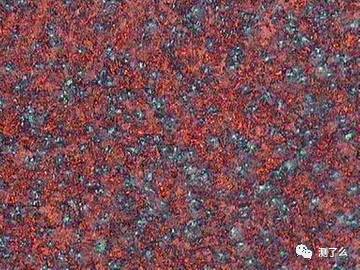

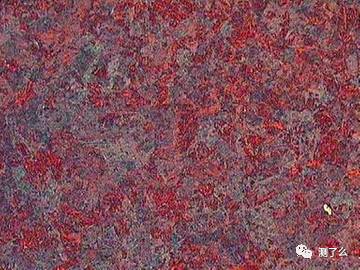

主要组织为回火马氏体

高速钢

100×

1000×

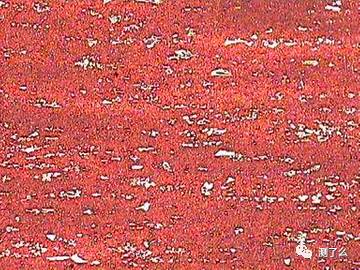

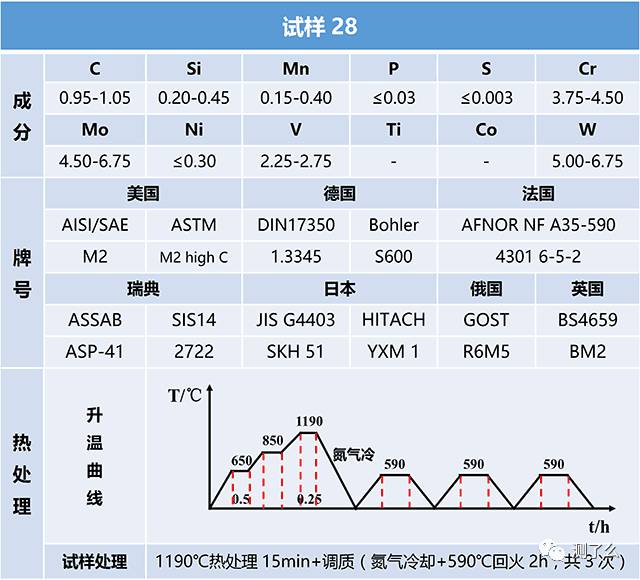

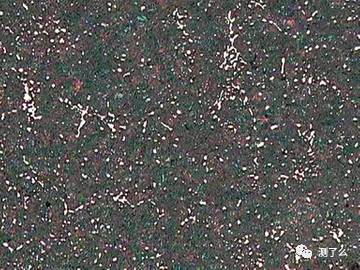

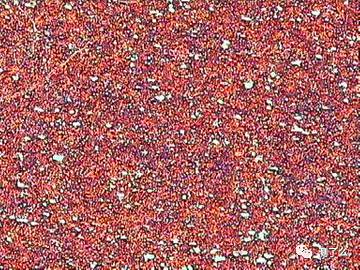

基体为马氏体，亮色颗粒为碳化物

铸 钢

高锰钢

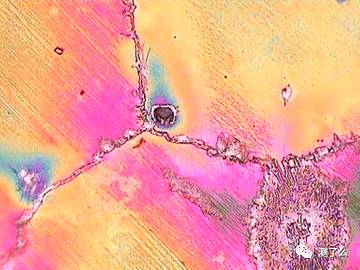

200×

1000×

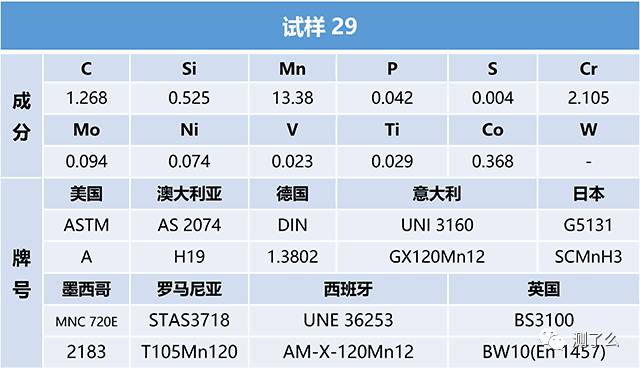

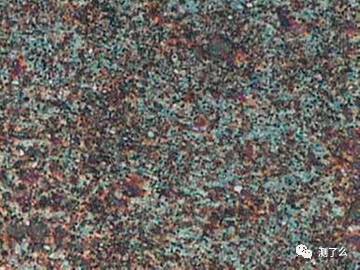

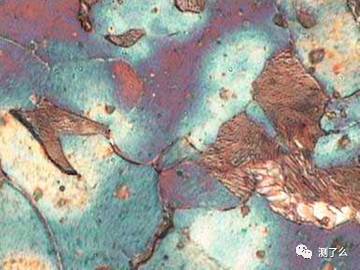

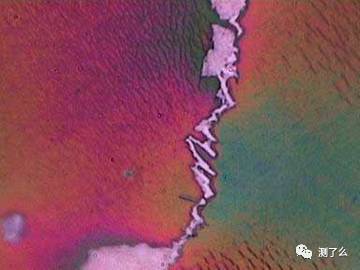

基体为奥氏体，亮色颗粒为碳化物

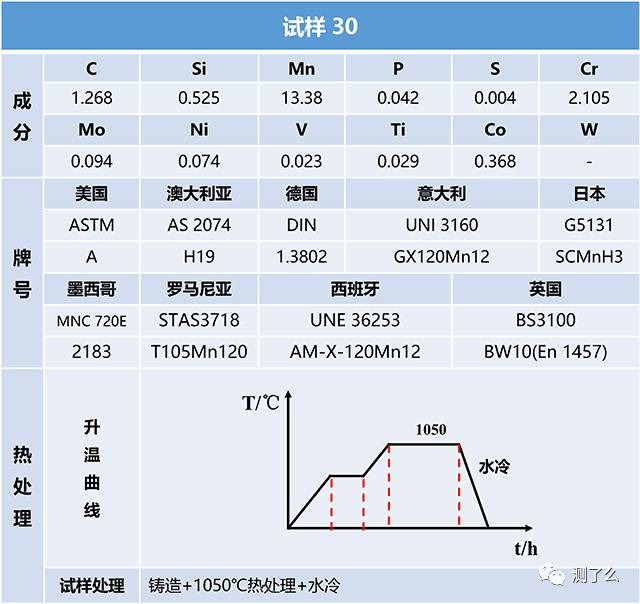

50×

1000×

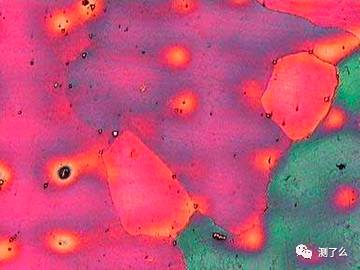

基体为奥氏体，热处理后，沿晶界的碳化物减少
