3D打印是制造业领域的一项新兴技术，被称为“具有工业革命意义的制造技术”。近年来，随着工业技术的进步，3D打印技术得到迅速发展并得到媒体的广泛关注，各类3D打印技术被纷纷报道。面对众多的3D打印技术，各位小伙伴是不是有点hold不住了？没关系，下面小编为大家整理十大3D打印技术，用动图的方式生动呈现出其原理，把高大上的3D打印技术拉下神坛！

金属3D打印技术可以直接用于金属零件的快速成型制造，具有广阔的工业应用前景，是国内外重点发展的3D打印技术，本期继3D打印原理高分子篇再次推出金属篇，下面，小编带大家分享NPJ、SLM、SLS、LMD和EBM五大金属3D打印原理。

1、NPJ（Nano Particle Jetting）

NPJ技术是以色列公司Xjet最新开发出的金属3D打印成型技术，与普通的激光3D打印成型相比，其使用的是纳米液态金属，以喷墨的方式沉积成型，打印速度比普通激光打印快5倍，且具有优异的精度和表面粗糙度。

以下是Xjet设备工作过程：

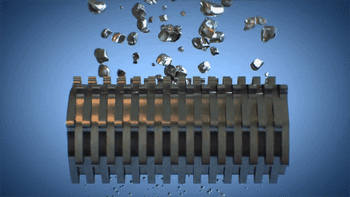

金属颗粒细化

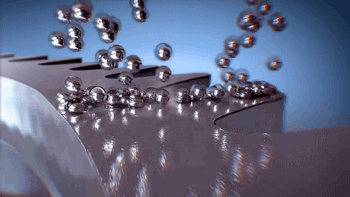

金属颗粒分布在液滴中

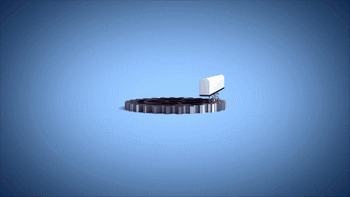

液滴喷射成型过程

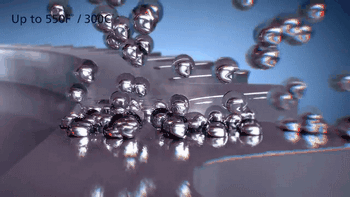

液相排出过程

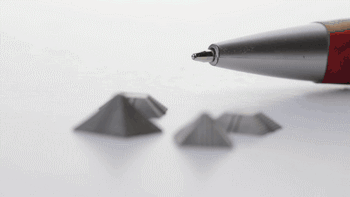

烧结后的制件

2、SLM（Selective Laser Melting）

SLM即选区激光熔化成型技术，是目前金属3D打印成型中最普遍的技术，采用精细聚焦光斑快速熔化预置金属粉末，直接获得任意形状以及具有完全冶金结合的零件，得到的之间致密度可达99%以上。

激光振镜系统是SLM的关键技术之一，以下是SLM Solution公司的振镜系统工作图：

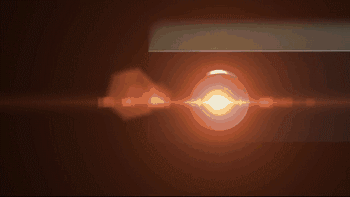

激光发射

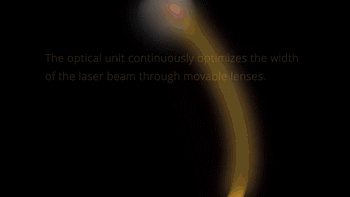

激光传输

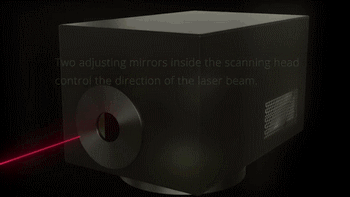

扫描振镜

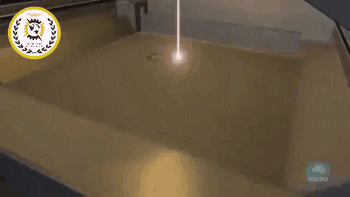

激光扫描融化

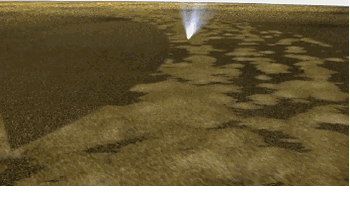

金属粉末融化过程

金属3D打印过程中，由于制件通常较复杂，需要打印支撑材料，制件完成后需要去除支撑，并对制件的表面进行处理。

取出制件

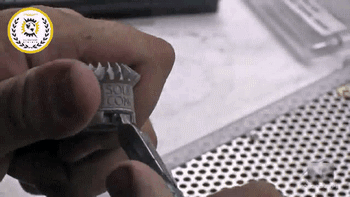

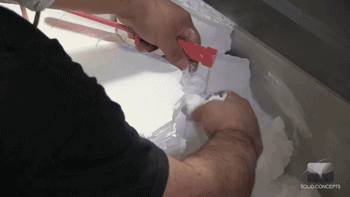

去除支撑

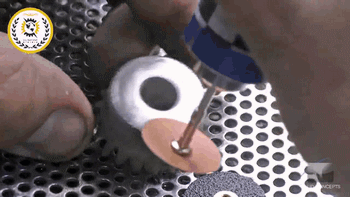

打磨后处理

3、SLS（Selective Laser Sintering）

SLS即选区激光烧结成型技术，与SLM技术类似，区别是激光功率不同，通常用于高分子聚合物的3D打印成型。

以下是SLS制备塑料制件的过程：

模型分层切片

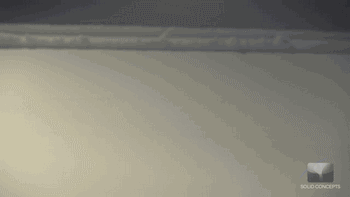

激光烧结过程

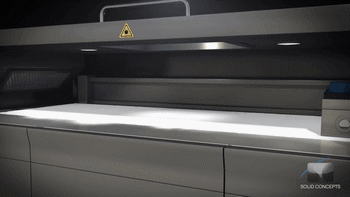

制件的取出

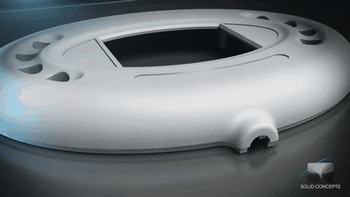

后期处理

SLS也可用于制造金属或陶瓷零件，但所得到的制件致密度低，且需要经过后期致密化处理才能使用。

SLS制造金属零件

4、LMD（Laser Metal Deposition）

LMD即激光熔覆成型技术，该技术名称繁多，不同的研究机构独立研究并独立命名，常用的名称包括：LENS, DMD, DLF, LRF等，与SLM最大不同在于，其粉末通过喷嘴聚集到工作台面，与激光汇于一点，粉末熔化冷却后获得堆积的熔覆实体。

以下是LENS技术的工作过程：

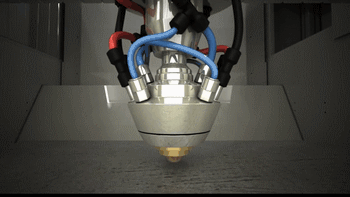

同轴送粉

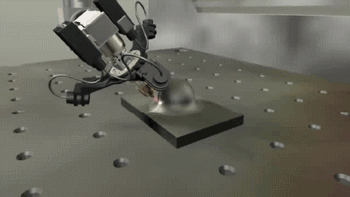

构建过程

5、EBM（Electron Beam Melting）

EBM即电子束熔化技术，其工艺过程与SLM非常相似，区别在于，EBM所使用的能量源为电子束。EBM的电子束输出能量通常比SLM的激光输出功率大一个数量级，扫描速度也远高于SLM，因此EBM在构建过程中，需要对造型台整体进行预热，防止成型过程中温度过大而带来较大的残余应力。

以下是EBM工作过程：

整体预热

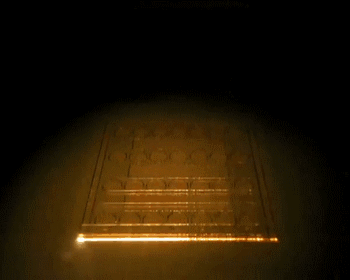

EBM成型过程

熔化过程中粉末的变化

完结！

作者BEN_LEE
