设置登录密码
*密码
*确认密码
完善信息
*真实姓名
*公司名称
*您的职位
城市
*邮箱
*主营产品
*行业
企业类型
材质
功能
来源：北京科技大学|
发表时间：2018-12-03
点击：19089
在11月29日，斯普林格—自然出版集团期刊《自然-通讯》（Nature Communications）在线发表了北京科技大学邢献然教授团队的最新研究成果——二氧化铈相变，全文标题为“电荷转移引起二氧化铈异常相变”（Charge transfer drives anomalous phase transition in ceria）！
二氧化铈是类重要的稀土功能材料，由于其丰富的贮/释放氧能力、电荷迁移属性和高的热稳定性，在能源、催化、机械、电子、环境等领域应用广泛，长期以来二氧化铈一直被认为是稳定的立方相存在（空间群Fm-3m），随着温度的升高体积膨胀（正膨胀材料）。新近，邢献然教授团队朱贺博士及相关合作者，在将二氧化铈纳米化时发现，尺寸减至5nm时发现反常的负热膨胀现象，实验表明在负热膨胀出现的温区发生了相变（-25 oC - 75 oC），温度的升高使氧空位的束缚电荷转移到Ce4f 轨道，导致相变的发生（图1 所示）。

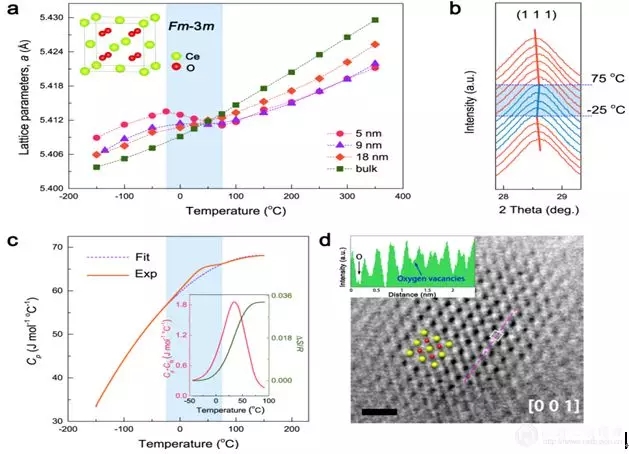

图1 二氧化铈的负热膨胀和相变
固体的局域结构研究——中子全散射技术PDF测试结果揭示出最近邻O-O原子对随温度升高出现收缩，发生四方到立方相的转变，低温二氧化铈相的结构为四方相，空间群P42/nmc（图2所示）。Raman光谱实验和声子谱计算证实这一可逆相变过程为四方（P42/nmc）——立方（Fm-3m）。

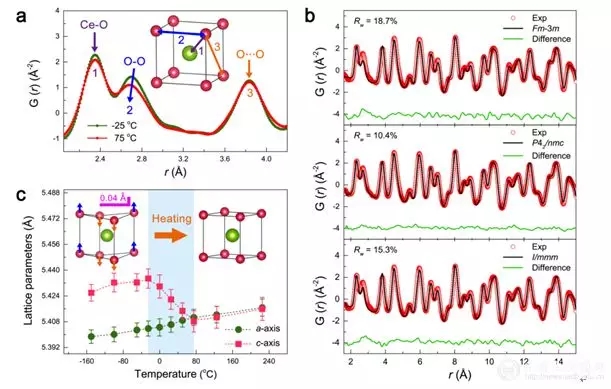

图2 二氧化铈的局域结构与可逆相变
二氧化铈可逆相变的发现，以及固体局域结构的研究为二氧化铈材料在电子、催化、能源等领域的应用提供了理论基础。
本论文部分工作与北京理工大学、美国阿贡国家实验室、橡树岭国家实验室、中科院物理所、化学所等单位合作完成，同时，项目得到了国家自然科学基金等支持。
[声明]本文来源于互联网转载，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性、准确性等负责，尤其不对文中产品有关功能性、效果等提供担保。本站文章版权归原作者所有，内容为作者个人观点，本站提醒读者，文章仅供学习参考，不构成任何投资及应用建议，如需转载，请联系原作者。如涉及作品内容、版权和其它问题，请与我们联系，我们将在第一时间处理！本站拥有对此声明的最终解释权。
