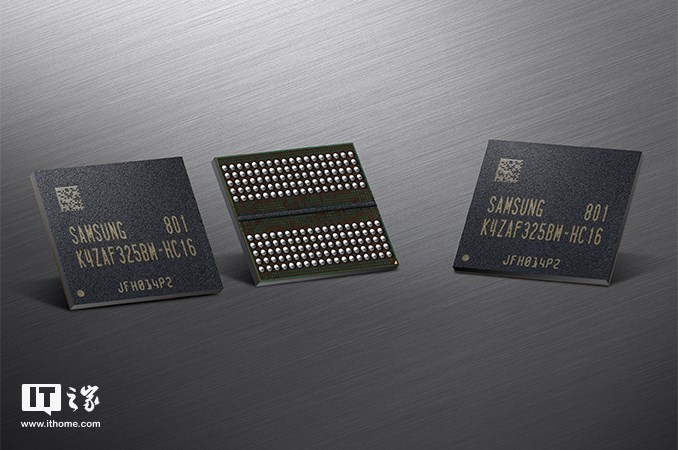

根据外媒报道，Cadence宣布已成功在三星的7LPP制造工艺中流片其GDDR6 IP芯片。
Cadence的GDDR6 IP解决方案包括该公司的Denali内存控制器，物理接口和验证IP。控制器和PHY的额定值可处理每个引脚高达16 Gbps的数据传输速率，并具有低误码率（BER）功能，可降低内存总线上的重试次数，从而缩短延迟，从而确保更大的内存带宽。IP封装以Cadence的参考设计提供，允许SoC开发人员快速复制IP设计人员用于其测试芯片的实现。
传统上，GDDR内存主要用于显卡，但GDDR6的外观看起来有点不同。美光和其他一些公司也在尝试将GDDR6推向其他应用。Cadence表示，其GDDR6 IP可用于针对AI ／ ML，自动驾驶，ADAS，加密货币挖掘，图形和高性能计算（HPC）应用的SoC，基本上表明了对非GPU开发人员对GDDR6的兴趣。同时，作为全球最大的DRAM制造商，三星显然对非图形应用采用GDDR6感兴趣。
三星的7LPP制造技术是该公司领先的制造工艺，采用极紫外光刻（EUVL）制作精选层。该技术目前用于制造未公开的SoC，但预计未来将被更广泛的芯片使用。来自Cadence的GDDR6 IP自然会让7LPP对SoC的设计者更具吸引力。
