设置登录密码
*密码
*确认密码
完善信息
*真实姓名
*公司名称
*您的职位
城市
*邮箱
*主营产品
*行业
企业类型
材质
功能
来源：北极星电力网|
发表时间：2018-11-26
点击：10375
双离子电池具有成本低和环境友好的特点，最近受到极大的关注。双离子电池的正极通常采用石墨，依靠阴离子的插层/脱嵌实现充放电。由于阴离子尺寸往往较大，导致阴离子插层石墨的容量有限。同时，传统石墨在插入阴离子后会发生体积膨胀，导致石墨剥离，最终造成容量的迅速衰减。此外，对于传统的石墨材料，阴离子的插嵌过程仅限于石墨颗粒的边缘，造成电池充放电倍率性能不足。
基于上述考虑，唐永炳及其研究团队成员张阁(第一作者)、欧学武(共同一作)、崔春雨(共同一作)等人设计并通过自模板法制备了一种三维多孔微晶碳。这种具有微晶结构和一定表面积的碳材料不仅有利于阴离子的插层，同时有助于阴离子的吸附，从而能够显著提升正极的容量。另外，多孔结构增加了阴离子插层和吸附的位点，有效提高了双离子电池的充放电速率;而三维结构的设计能够在一定程度上缓解阴离子插层造成的体积膨胀，改善材料的结构稳定性。以此碳材料作为正极的钠基双离子电池，在0.3 A g-1的电流密度下，其放电容量可以达到168.0 mAh g-1，为目前所报道的最好性能之一。同时，在1 A g-1的电流密度下循环2000次后，其容量保持率为70%。该研究为发展高性能的双离子电池正极材料提供了新的思路。
该项研究得到国家自然科学基金优青项目、中科院STS项目、深圳市科技计划项目等的资助。

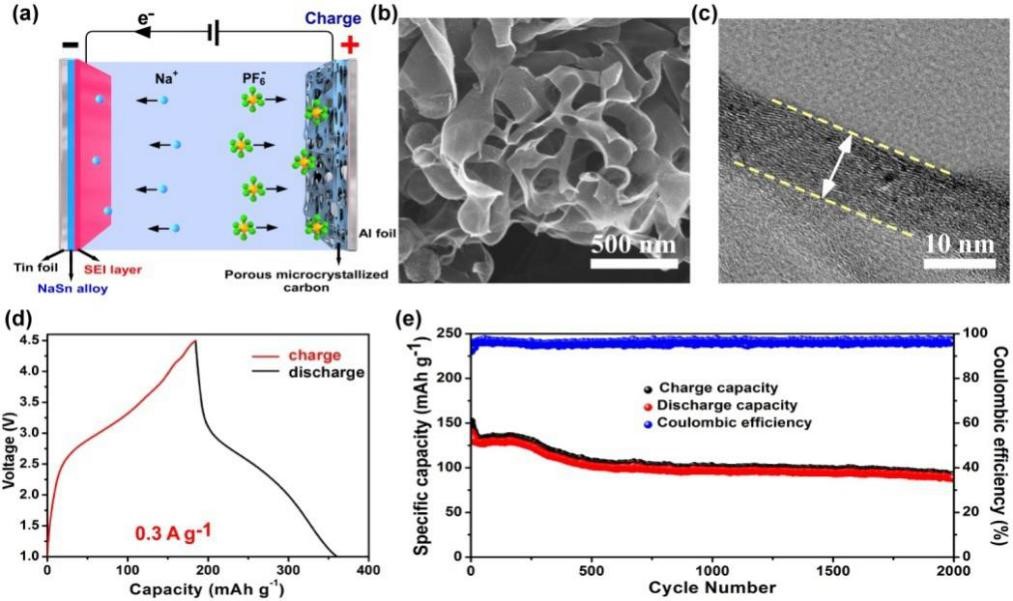

(a)基于多孔微晶碳的双离子电池结构示意图;(b)多孔微晶碳的扫描电镜图;(c)多孔微晶碳的透射电镜图;(d)电流密度0.3 A g-1下的充放电曲线;(e)基于多孔微晶碳的钠双离子电池的循环性能曲线(电流密度1 A g-1)。
“本文由新材料在线®平台入驻媒体号北极星电力网提供，观点仅代表作者本人，不代表本网站及新材料在线®立场，本站不对文章内容真实性、准确性等负责，尤其不对文中产品有关功能性、效果等提供担保。本站提醒读者，文章仅供学习参考，不构成任何投资及应用建议。如需转载，请联系原作者。如涉及作品内容、版权和其它问题，请与我们联系，我们将在第一时间处理！本站拥有对此声明的最终解释权。”
