湖南大学在镁合金热处理方面取得进展

在 Mg – Gd – Y – Zn – Zr 合金经过热处理后，湖南大学材料科学与工程学院吴落义等在保护性的稀土氧化皮下方观察到了厚度稍低于 50μm 的 LPSO-free 层的生成。 根据 LPSO 相形态和分布的不同，热处理后的样品可以分为 4 个区域 ：稀土氧化皮， LPSO-free 层，片状 LPSO 层和块状 LPSO 区（材料内部）。研究者 运用 合金元素选择性氧化的理论 解释了样品表面复杂微观结构的形成机制。 对 T6 态合金的腐蚀行为研究表明，存在于表面的稀土氧化皮和 LPSO-free 层显著提高了 Mg – Gd – Y – Zn – Zr 合金的耐蚀性。相关研究结果发表在 C orrosion Science （ IF= 4.862 ,Corros. Sci., 142 (2018) 238–248 ）上 ，论文链接 : https://doi.org/10.1016/j.corsci.2018.07.026 。

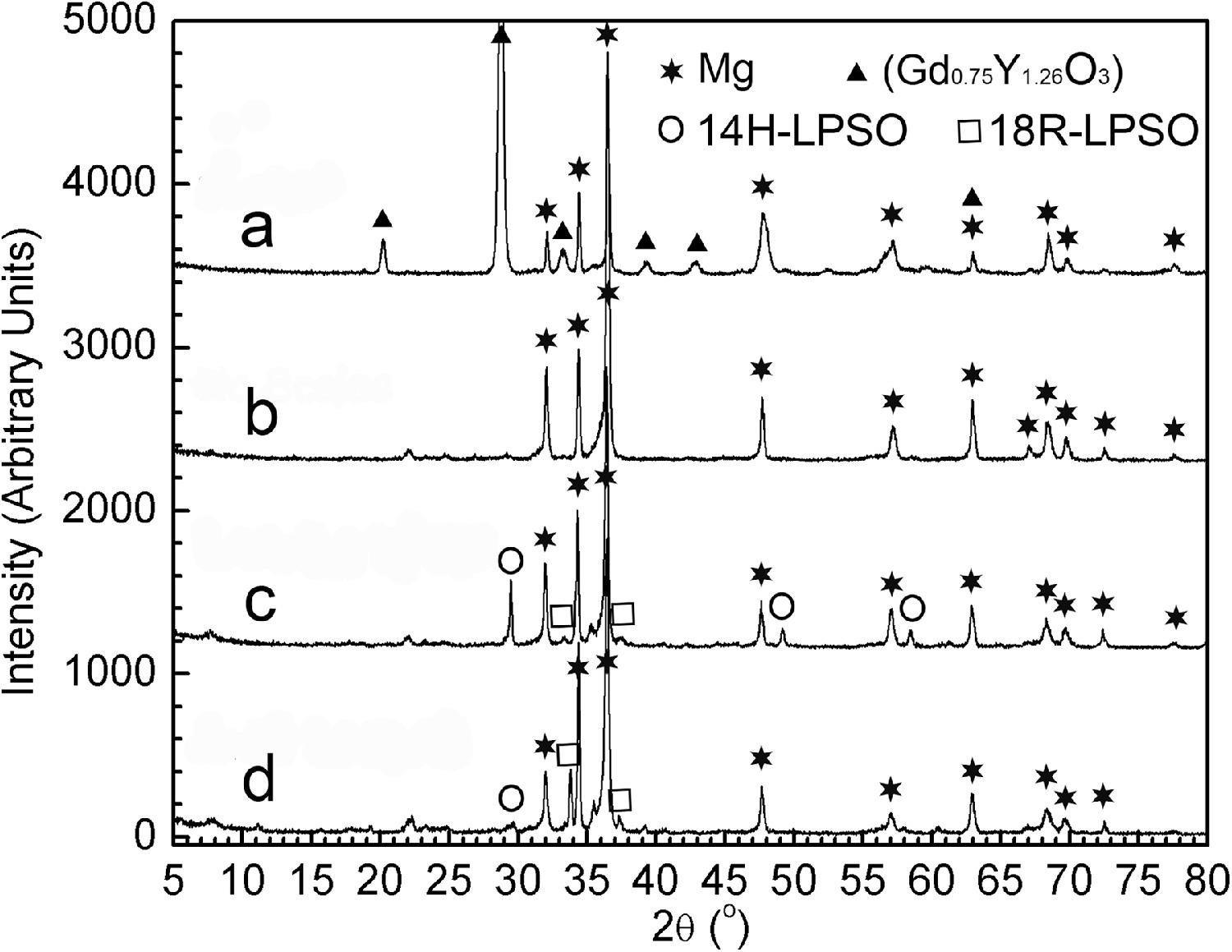

XRD patterns of T6 heat-treated sample at different depths below the top surface. (a) Top surface with original oxide film reserved. (b) LPSO-free layer after removal of oxide film. (c) ∼ 50 μm below the top surface. (d) Materials interior after removal of ∼ 500 μm thickness surface layer

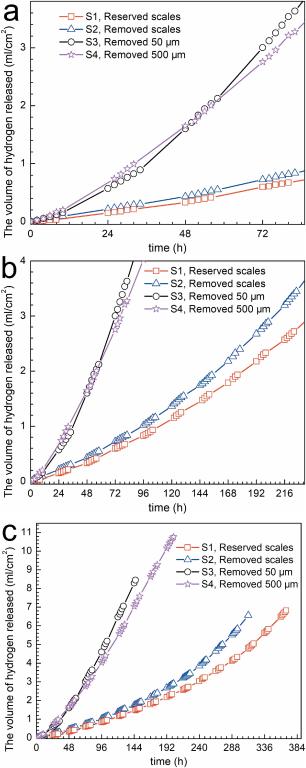

Hydrogen evolution curves of the peak-aged alloy samples at different depths by the removal of top layer in 3.5 wt. % NaCl solution saturated with Mg(OH) 2 . The values are the average of five specimens for each sample

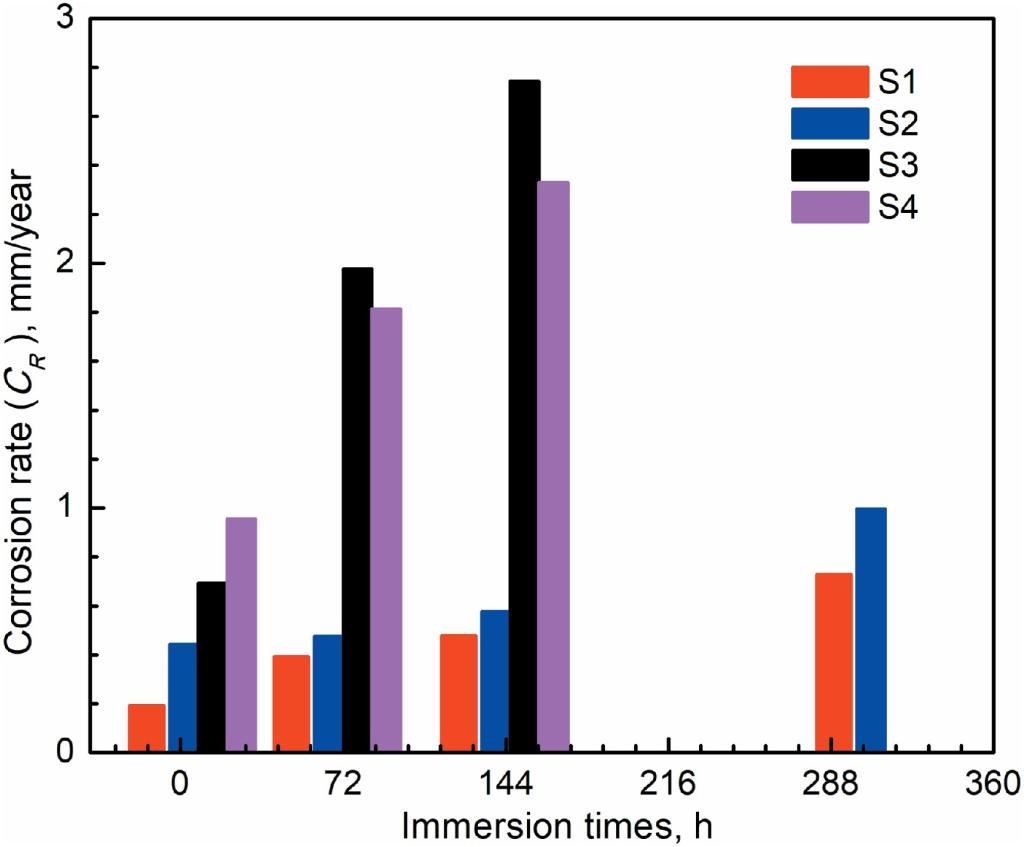

Corrosion rates ( C R , mm/year) calculated from hydrogen evolution according to Equation
