设置登录密码
*密码
*确认密码
完善信息
*真实姓名
*公司名称
*您的职位
城市
*邮箱
*主营产品
*行业
企业类型
材质
功能
来源：深圳先进技术研究院|
发表时间：2018-11-23
点击：13644
六方氮化硼 (hBN) 是一种类石墨结构的无机超宽带隙电子材料。从 hBN 粉体剥离出的纳米片 (hBNNS) 具有超宽带隙、高导热、高化学、热稳定性等优异性能，在先进电子封装、高功率器件及 5G 通讯等领域具有重要的应用前景。目前 hBNNS 的剥离方法，包括超声剥离、微机械剥离、球磨剥离等方法普遍存在效率低、浓度小或易污染等缺点，影响了最终的应用效果。
该研究团队发现利用锂离子插层辅助的水热剥离法，在高压水热釜的临界反应条件下，通过选择与 hBN 剥离能相匹配的极性溶剂和高速搅拌，可以将微米级块体材料剥离成几个原子层厚的二维 hBNNS ，产率高达~ 55% ，同时 hBNNS 分散液浓度达到~ 4.13mg/mL 。通过 AFM 和拉曼表征，发现得到的 hBNNS 厚度在 10 个原子层以内。同时，研究团队也将这种剥离手段应用到其他常见二维材料纳米片的制备中，并成功得到厚度为 1~3nm 的石墨烯和二硫化钼纳米片。至此，研究团队成功实现了一种通用型、基于水热法剥离制备二维纳米材料的有效方法。文章第一作者为先进材料中心博士王宁，深圳先进院为论文第一单位。
论文得到科技部重大研究专项、国地联合先进电子封装材料工程实验室、中科院先导专项、广东省重点实验室、广东省产学研项目、 SIAT CAS-CUHK 高密度电子封装与器件实验室的支持。

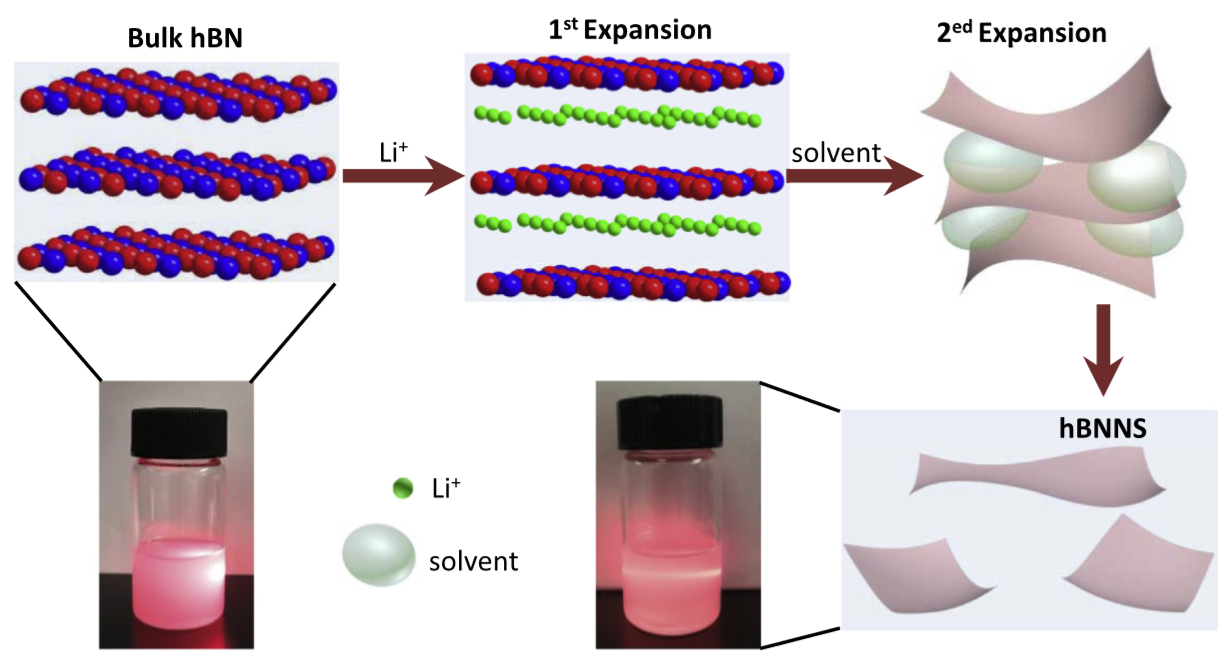

高效水热剥离二维六方氮化硼纳米片示意图
[声明]本文来源于互联网转载，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性、准确性等负责，尤其不对文中产品有关功能性、效果等提供担保。本站文章版权归原作者所有，内容为作者个人观点，本站提醒读者，文章仅供学习参考，不构成任何投资及应用建议，如需转载，请联系原作者。如涉及作品内容、版权和其它问题，请与我们联系，我们将在第一时间处理！本站拥有对此声明的最终解释权。
