一文看懂3D玻璃成型产业链

• 什么是3D玻璃成型（基本工艺介绍、技术难点）

• 3D玻璃效果（目前工艺案例分析）

• 3D玻璃成型工艺流程

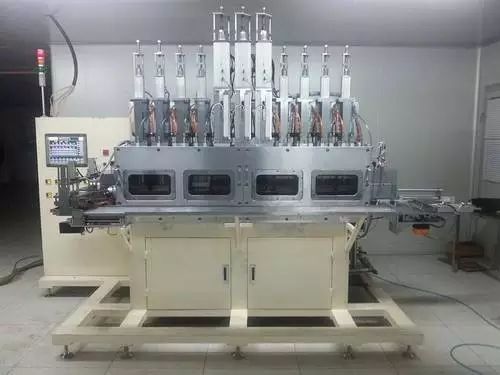

• 热弯机供应商

• 模具供应商

• 3D玻璃加工商

3D曲面玻璃具有轻薄、透明洁净、抗指纹、防眩光、坚硬、耐刮伤、耐候性佳等优点已经应用于高端智能手机、电脑及可穿戴设备等面板上，受到了各大厂家的追捧。

3D玻璃有很多制造工艺：

①  HF蚀刻+CNC；

②  热弯成型+CNC；

③  热弯成型+传统热激光；

④  热弯成型+ISL冷激光。

其中HF蚀刻由于不环保，现今广泛应用的3D玻璃成型工艺都是热弯机来实现。

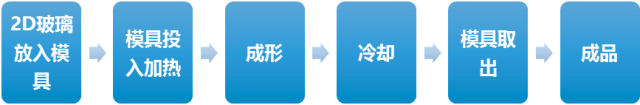

热弯原理：

目前3D玻璃成型技术是将目前最高硬度的康宁Gorilla Glass 4玻璃放在弧形模具之间，加热到800℃接近熔化边缘，再压进弧形模具里让玻璃弯曲，接着送进CNC处理，以高精准的数值抛磨玻璃毛边。

在热弯过程中通入氮气保护，防止空气进入，产品在炉内的时间为2分钟。由于玻璃不是结晶态物质，没有固定熔点，在温度升高过程中慢慢变软，必须保持温度的均匀性才能使热弯后的玻璃平整牢固。

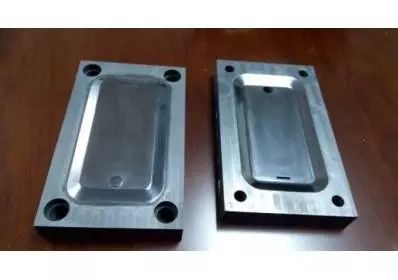

石墨模具：

热弯过程中温度和精度难以控制，玻璃不同部位容易产生受热不均。相比金属材料在高温下变形大、易变软，石墨具有耐高温、硬度高、导电性好、防辐射、耐腐蚀、成本低的特性。因此玻璃热弯模具使用石墨材料来制作，可以保证最大的精密程度。石墨模具作为重要耗材，使用寿命直接影响热弯机成本。

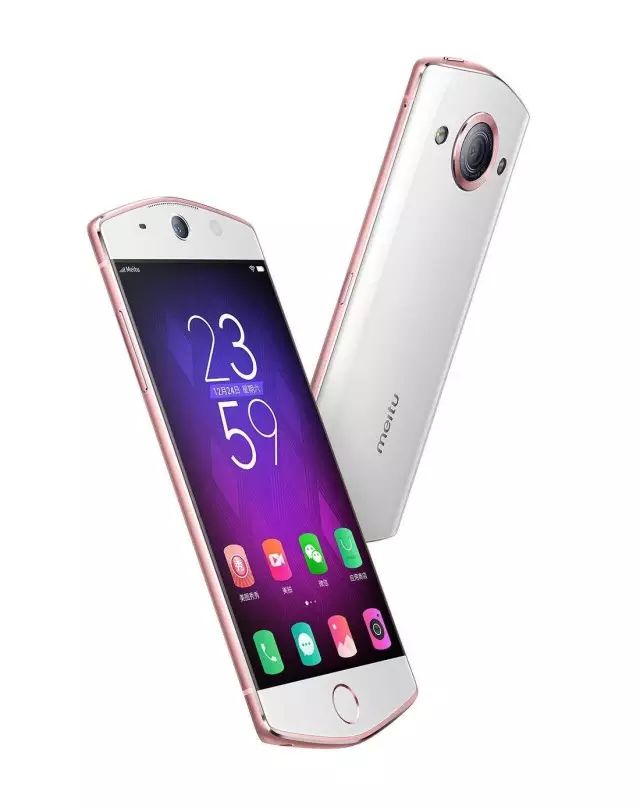

美图m6

三星S7 Edge

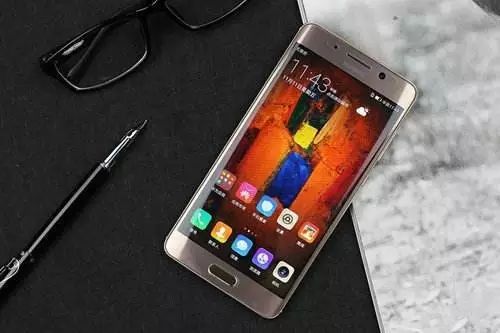

HUAWEI mate9 pro

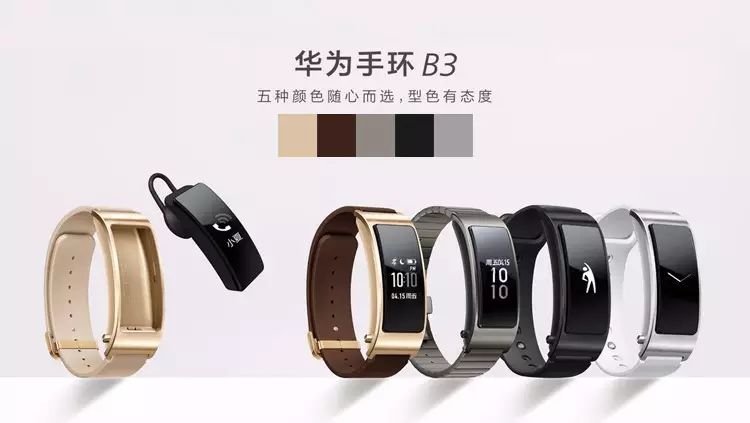

华为手环B3

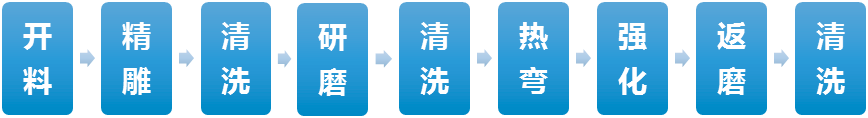

玻璃盖板通过原有玻璃基材的基础上进行精雕、研磨抛光、强化等工艺得到。在工程设计图纸后，输入数据到基板CNC切割机里进行粗胚制作，再使用自动高效精准CNC进行加工仿型。放入热弯机的模具中，通过前几站对置入的玻璃加热到800℃左右，同时保证平整度在5条之内；中间几个站是成型站，玻璃已经成型，保证平整度在4条内，后面几个站进行冷却，保证平整度不大于5条。注意保证平整度的差值不能过大，才能得到完美曲率弧面的3D曲面玻璃，再将倒边成型强化后的产品利用平磨设备进行双面抛光，最后进行超声波清洗。

韩国DTK

韩国JNT

孟立

环球同创

奥瑞德

尚浩智造

美华机器人

KOSES

大量科技

联得装备

劲雄昌热弯机

佛山司达

……

（如果您是热弯机供应商,长按识别下方二维码加入）

日本东海

美国poco

东洋碳素

西格里

方大碳素

辽阳兴旺

中钢新型

美尔森

美国精帝

凯迪碳素

东方碳素

埃基碳素

东麟石墨

嘉裕碳素

石金科技

壹品石墨

华尔拓科技

捷诚石墨

元宝金

……

（如果您是模具供应商,长按识别下方二维码加入）

伯恩光学

蓝思科技

凯盛集团

星星科技

比亚迪

正达光电

欧菲光

瑞声科技

胜利精密

新兆电子

东莞劲胜

贵州星瑞安

文峰触控

晶石光学

为百科技

玳翊光学

通达集团

富士康

旭荣电子

科立视

信利光电

宏思通科技

瑞必达科技

凯茂科技

合力泰科技

奥瑞德

华映

正达国际

……

（如果您3D玻璃供应商,长按识别下方二维码加入）
