工程师必读，研发氢能汽车应了解及掌握的先导知识

发展氢能汽车是国家发展新能源汽车的既定方针中的具体攻关项目。2018年是中国氢能汽车示范应用的元年，于是有关氢能汽车技术（项目）介绍，是一个接一个，应接不暇。氢能汽车研发对整车研发工程师而言是一个全新领域。要研发氢能汽车，工程师要了解氢能汽车技术路线、掌握氢能汽车核心技术尤为重要。本文做一些探讨。

一、电-电混合的氢能汽车技术路线介绍

目前新能源汽车对氢能汽车的财政补贴，就是针对这一技术路线开发的产品。如果不是按这个技术路线开发的产品，有这两个可能，一是拿不到补贴，二是拿到补贴弥补不了产品的生产成本。

电-电混合的氢能汽车技术路线，就是在纯电动汽车产品基础上加装一套氢燃料电池发动机系统而已。也可以这样理解，在原有增程式电动汽车的基础上，用车载氢燃料电池发动机替代将过去的燃油增程系统。前一个“电”由车载氢燃料电池发动机提供，后一个“电”由车载储电池系统提供。电-电混合比例变化趋势，车载储电池系统由大变小，车载氢燃料电池发动机由下变大。

电-电混合方案，由锂电池提供车辆加速、减速等非稳态下所需的大功率，燃料电池则提供稳定工况下的输出功率。“电电混合”能通过锂电池解决电动汽车的电控问题，同时用氢燃料电池来解决电动汽车的续驶问题。

可以说，电-电混合的氢能汽车技术路线具有中国特色，具体体现在五个方面：

①目前国内外的燃料电池发动机功率均难以满足产品需求，国内燃料电池发动机电堆功率密度大约为2kW/L，而国际先进水平则达到了3kW/L；

③受目前产业规模较小的影响，燃料电池发动机当前的单位成本还比较高；

③可以弥补动力电池汽车的诸多不足，例如续驶里程较短等；

④中国燃料电池汽车近年有明显的进步，但目前还面临许多挑战，要应对这些挑战要时间，要有的大量积累；

⑤一般人将的动力电池电动车与燃料电池汽车理解为“对立”的两条技术路线，而电-电混合的氢能汽车技术路线却将彼此有优势、彼此有不足的两类产品有机结合其起来成为一个种产品。

可以说电-电混合的氢能汽车技术路线是基于目前实际国情、比较接地气、相对稳妥的技术规划。

二、电-电混合的氢能汽车技术路线的指导意义

中国发展氢燃料电池汽车、纯电动汽车不是两条路线，而是一条路线的两个方面，彼此优势互补而已。在中国氢燃料电池汽车、纯电动汽车都是新能源汽车，纯电动汽车在城市车辆上，实现纯电动化已经取得全面的成果，如城市公交车、出租车、物流车、上下班代步乘用车等。

但是商用大、中型卡车，实现纯电动化，要单一依靠储电池提供电源，不太现实，目前相当困难，但是在中国汽车要实现电动的任务十分重，而时间紧迫。前期的LNG在大、中型卡车上的实践积累，提供了好经验。将内燃机替换为大功率的氢燃料电池发动机，将LNG气瓶换成高压的氢气瓶，再配少量的动力电池。氢气供气系统在原理上与LNG供气系统是基本一致的，动力电池供电系统技术已经成熟。其瓶颈在氢能发动机系统上，但是氢能发动机系统是相对独立的。

可以说，电-电混合的氢能汽车技术路线是中国“中庸之道”哲学应用的具体体现。氢气不是一次能源，但是新能源、清洁能源交通的纽带。氢气已经清洁能源了，其上游资源比较广泛了。煤制氢气的成本依然最低的。这一个给小规模煤矿带来升级转型带新的机遇。氢气应用给新能源如太阳能、风能、小规模水电站，发电不能上网，找到一条出路。

三、开发氢能汽车的核心技术

开发氢能汽车的核心技术在于氢能发动机，专业的说法主要有氢气/空气聚合物电解质膜燃料电池（PEMFC）技术和醇/空气聚合物电解质膜燃料电池（MFC）技术。

（1）氢气/空气聚合物电解质膜燃料电池（PEMFC）技术

①聚合物电解质膜燃料电池（PEMFC）功能

PEMFC是发电装置，其功能是通过“能氢气/空气”电化学作用，来发电的，而不是储电能的装置。它输入的是氢气/空气，而输出的是电和水。如果将这个装置用到汽车上，就可以替代燃油发动机。通俗的说法，是氢燃料电池发动机。注意：氢气是可以直接在传统发动机里面是燃烧的，历史也有氢燃料内燃机。工程师要知道，目前这个时代，氢燃料内燃机已经不是世界汽车的主流技术，也没有列入中国新能源汽车发展规划。

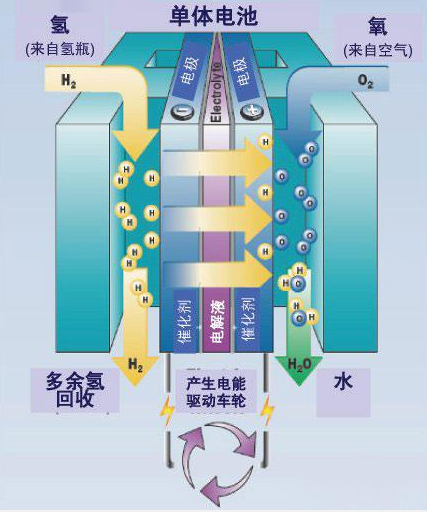

②聚合物电解质膜燃料电池（PEMFC）工作原理

工程师要理解，要掌握前沿技术，一定要把原理搞清楚，要搞清楚原理，必须把原理图的不同要素之间逻辑关系理解和掌握到位。

①燃料电池（PEMFC）工作原理告诉大家，燃料电池（PEMFC）是一个发电装置；

②燃料电池装置里必须变化一个过程：

a）过程输入：氢气/空；

b）过程输出：电和水，及多余的氢气；

c）变化过程：如何将“氢气/空气”变成“电”？这个是核心技术，核心技术材料是关键，高质量的零部件在工艺，装置水平高低在系统集成。原理图告诉大家，将“氢气/空气”变成“电”的最核心技术是电解质。

③电池发动机的关键技术指标

a)PEMFC电源系统额定输出功率 50~100kW;

b)系统比功率≥300Wh/kg;

c)电堆比功率 3000W/L 以上、使用寿命 5000hr 以上。

研发氢能汽车工程师在了解工作原理图以后，接下来要掌握燃料电池发动机关键技术指标。上面的关键技术指标是国家规划到2020年要实现的指标。要注意，电源系统、电堆是两个概念，系统比功率是单位质量（Kg)的Wh来衡量的，而电堆比功率是单位容积（L）的W来衡量的。

以上指标告诉大家，开发氢能汽车在2020年以前，无论是的商用车还是乘用车的技术路线是“电-电”混合的路线，如果要开发全功率的氢能汽车是2-3年以后事情了。日前，东风公司对外宣布研发，要全功率的氢能乘用车项目。这个项目是国家科技部的科学攻关级项目，而不是企业对市场推广级的商品项目。

（2）醇/空气聚合物电解质膜燃料电池（MFC）技术

醇/空气聚合物电解质膜燃料电池（MFC）技术，先通过对甲醇加热裂解出氢气，再进入氢燃料电池工作环节。催化裂解原理如下：

①在专用脱氢催化剂上作用下,甲醇和水为原料进行催化裂解反应生成H2、CO2混合气体；

②再经变压吸附气体分离技术将H2和CO2分离；

③在提纯得到高纯氢气，纯度可达到99.9～99.999%，可以满足让，燃料电池对氢气的要求。

该技术核心为脱氢催化剂。工厂级甲醇裂解制氢制氢已经是成熟的技术。难点是将工厂级工艺如何变成车载工艺。难在车载工艺，一是要提纯纯度可达到99.9～99.999%；二是要满足燃料电池发动机要的持续的输入量。

笔者理解，车载甲醇裂解制氢制氢工艺，目前是科技攻关级项目，目前对开发上市氢能汽车，没有太多的意义。

（3）氢气坛子技术指标更高，是压力容器，是35个大气压；

开发过CNG的工程师知道，CNG坛子是是20个大气压，而氢气坛子技术是35个大气压。专家一般认为要70个个大气压。目前的成熟技术体系是35个大气压的。所以说，目前开发商用氢能汽车的氢气坛子是35个大气压。开发工程师要知道这个指标。换一句话，氢能发动机配套的其他零部件，必须要满足35个大气压这个指标。或者说，原来的20个大气压CNG坛子配套的零部件，说不能用的。

四、加快研发氢能汽车的基本理由

①在政策层面上，纯电动汽车补贴逐步退坡，到2020年没有补贴，说明纯电动汽车研发攻关任务基本完成；

②国家层面对氢燃料电池汽车的支持力度不近没有丝毫没有降低，而在加大。对企业而言，又一次新的发展机遇；

③国家层面对研发氢能汽车的研发路线十分明确为“电-电”混合，为企业不仅明确了方向，同时给出具体路线，企业提高执行力即可；

④工程师们，要克服自己能力的不足，要努力学习专业知识，迎接新的挑战。

当前有关氢能汽车技术具体方案很多，企业层面从事整车开发的工程师没有精力和时间，去评价具体的技术方案的优劣。笔者观点，跟到补贴政策提倡的技术路线，进行新产品开发，风险较小。
