钢纤维有几种规格

钢纤维是一种新、高性能的钢纤维品种。钢纤维问世的时间不长，但应用领域越来越广泛，与此相应，钢纤维的品种也再不断增多。

按生产工艺划分有：

切断钢纤维（用细钢丝切断）；

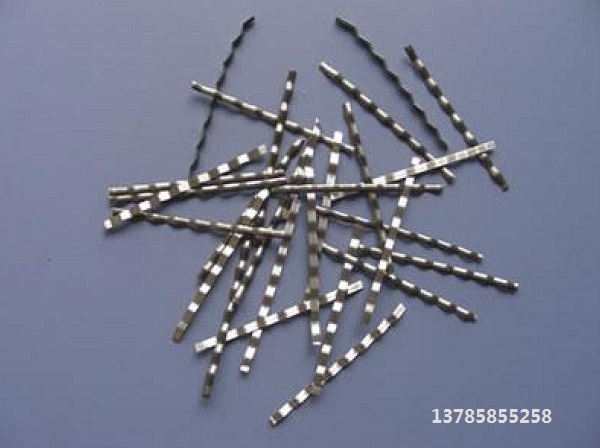

剪切钢纤维（用薄钢板、带钢剪切）；

切削钢纤维（用厚钢板或钢锭切削）；

溶抽钢纤维（用熔融钢水抽制）。较有前途的是溶抽钢纤维，价格较低。

按材质划分有：

普碳钢纤维（抗拉强度一般在300~2500MPa）；

不锈钢纤维（按材质有304,310,330,430,446等）；

其他金属纤维（铝纤维、铜纤维、钛纤维以及合金纤维）。

按表面涂覆状态划分有：

无涂覆层，表面涂环氧树脂，镀锌等。工业上大量使用的是无涂覆层的普通钢纤维。

无论哪一种加工方法制造的钢纤维，在加工过程中都遇到高热和急剧冷却，相当于淬火状态。因此钢纤维的表面硬度都较高。用于混凝土补强进行搅拌时很少发生弯曲现象。如果钢纤维过硬过脆，搅拌时也易折断，影响增强效果。

在熔抽法生产钢纤维时，从熔抽轮下离心喷出的钢纤维仍处于高温状态，必须用滚筒或振动输送方法分散并进行冷却。否则钢纤维聚集，热量难以散发，反而起退火作用。

关于钢纤维混凝土耐腐蚀试验的介绍可知，开裂的钢纤维混凝土构件在潮湿的环境中，裂缝处的混凝土碳化，碳化区的钢纤维锈蚀，碳化深度和锈蚀程度随时间增长而发展，对钢纤维混凝土来说，主要是利用裂后弧度和裂后韧性，虽然裂缝宽度比钢筋混凝土小，但是终究是有裂缝的，故此应对在潮湿环境中，特别是在海滨使用的钢纤维混凝土采取防防锈蚀措施。试脸证明，在保证钢纤维混凝土构件具有同等承载能力的前提下，采用直径较大的钢纤维，能提高耐腐蚀性， 采用涂复环氧树脂或镀锌的钢纤维，将能提高耐腐蚀性，如果施工工艺许可的话，可只在混凝土表层1-2cm采用这种钢纤维，必要时也可以采用不诱钢纤维
