设置登录密码
*密码
*确认密码
完善信息
*真实姓名
*公司名称
*您的职位
城市
*邮箱
*主营产品
*行业
企业类型
材质
功能
来源：新材料在线|
发表时间：2018-09-25
点击：22522
金刚石是自然界中最硬的材料，被广泛用于科学研究和工业等许多领域。2014年，我校田永君教授课题组通过压缩洋葱碳合成的纳米孪晶金刚石，其硬度是单晶金刚石硬度的两倍，创造了材料硬度新的世界纪录，但其硬化机理还不明确。如何理解纳米金刚石的超硬机理就成为当前超硬材料研究的一个主要课题。通过超硬机理的研究，不仅对硬度本质的理解具有重要的科学意义，而且可以为设计具有更高硬度的新材料提供新的策略。针对这一问题，研究者们首先通过分析纳米孪晶金刚石中位错性质，将位错的滑移划分为三种模式：塞积穿透模式、受限滑移模式及平行孪晶界滑移模式。然后，通过分子动力学方法，计算了三种位错滑移模式各自的临界分切应力(图1)。最后，根据Sachs模型，获得了不同孪晶厚度纳米孪晶金刚石的硬度，其计算值与实验结果很好的吻合(图2)。该研究结果表明，纳米孪晶金刚石高的硬度主要取决于两个因素：一是金刚石高的晶格摩擦力，另外一个是由霍尔佩奇效应引起的高的非热激活应力。

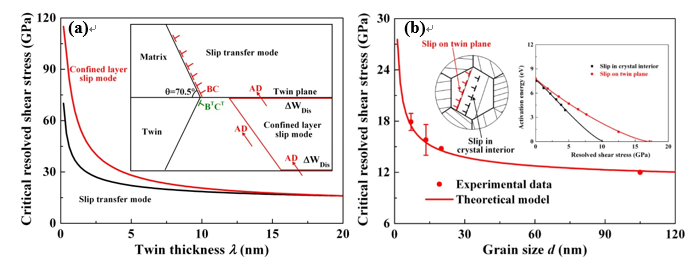

图1 纳米孪晶金刚石临界分切应力的计算值

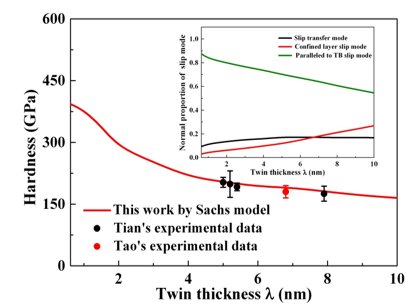

图2 纳米孪晶金刚石硬度的计算值和实验值比较
燕山大学为论文第一单位，燕山大学博士生肖建伟为第一作者，通讯作者为温斌教授。该项研究工作得到了国家自然科学基金项目的资助（项目编号：51771165，51372215，51332005）。
[声明]本文由新材料在线平台入驻企业/个人提供，文章内容仅代表作者本人，不代表本网站及新材料在线立场，本站不对文章内容真实性、准确性等负责，尤其不对文中产品有关功能性、效果等提供担保。本站提醒读者，文章仅供学习参考，不构成任何投资及应用建议。如需转载，请联系原作者。如涉及作品内容、版权和其它问题，请与我们联系，我们将在第一时间处理！本站拥有对此声明的最终解释权。
