Materialise利用碳纤维内部安装结构还原真实尺寸的猛玛象骨架

2018年7月30日，南极熊从外媒获悉，Materialise目前正在开展一项超大尺寸的SLA 3D打印项目：一个真实尺寸的3D打印猛犸象骨架。这是一个化石复制和复原的研究项目，采用3D扫描和3D打印技术之后，整个项目变得更加容易实现。

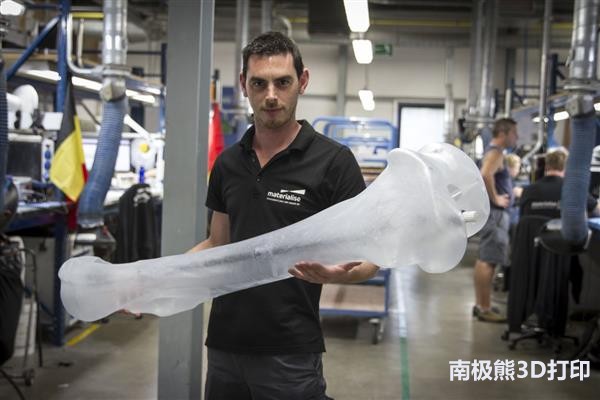

猛犸象的尺寸究竟会由多大呢？下图为其工作人员拿着其中的一根骨骼。

1860年，在比利时安特卫普省附近发现了猛犸象骨架，自那时起开始在布鲁塞尔皇家比利时自然科学研究所展出。差不多150年后，它又回到了当初发现的地方，将从10月份开始以3D打印方式展出。

该猛犸象骨架由320块骨头组成，这些骨头首先经过三维扫描和数字重建。接下来，整个骨架将由Materialise与布鲁塞尔博物馆密切合作进行3D打印。

重建猛犸象对Materialise工程师来说是一个重大挑战，每个骨头都在布鲁塞尔的博物馆进行扫描，然后与比利时皇家自然科学研究所的常驻古生物学家MietjeGermonpré博士密切合作，对骨架进行了数字化重建。

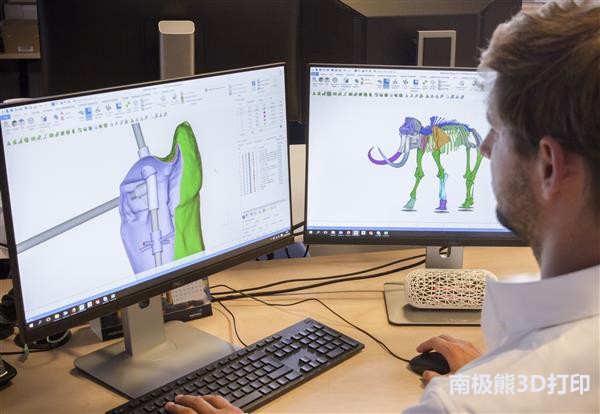

此外，每次扫描的数据还需要使用Materialize Magics软件进行修复，并准备好以适用于3D打印机，因为扫描后的数据不适合直接3D打印。


为了将猛犸象的骨架安装好，Materialize工程师开发了一种复杂的碳纤维内部安装结构。在数字化设计阶段，Materialise工程师必须考虑如何在骨骼内安装结构，并在骨骼中集成入口和出口孔以便安装到碳纤维管上。Materialise借鉴了其子公司RapidFit在汽车项目中的经验，最终完成了坚固轻巧的结构，重量只有300公斤。

“该项目的规模具有挑战性，特别是因为我们必须将不同的专家聚集在一起，包括工程师，古生物学家和精加工专家，并在完成最终期限的同时调整我们对成品模型的愿景，”项目经理Gertjan Brienen表示。 “原始骨架还呈现出一些不准确的地方，反映了150年前最初安装时的知识。一个例子是它的尾巴长度，我们现在知道它比最初想象的要短。最初的猛犸象骨骼也缺少一些骨头，包括它的左侧牙齿，我们镜像了正确的牙齿，并在Materialise 3-matic中重新创建它，以获得比原始骨架的木制牙齿更精确的复制品。通过镜像原始骨骼结构的一部分，也可以精确地恢复破碎的上颌。这意味着3D打印的猛犸象将比原始的更加科学准确。”

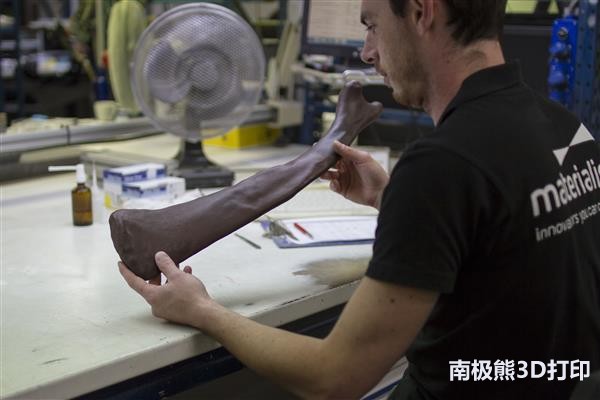

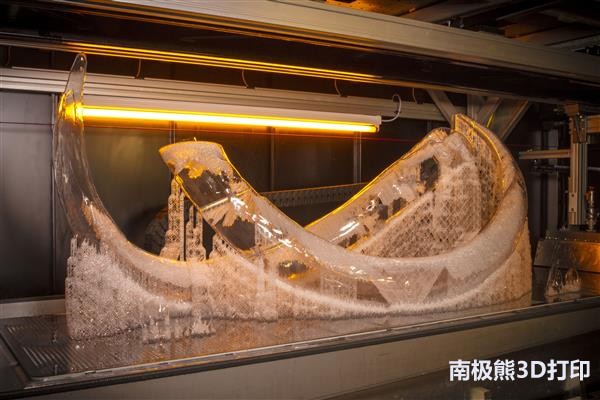

这些猛犸象的骨头将在9台Materialise的 SLA 3D打印机上进行3D打印，整个打印过程需要一个多月才能完成，打印层厚为100微米。打印完成后再将3D打印的骨骼涂上不同的颜料和纹理，使其类似于原始骨架。


“3D打印越来越多地被证明是古生物学领域非常有用的工具，使我们能够在不破坏珍贵原件的情况下研究化石，并与世界各地的同事在同一化石上进行合作，”MietjeGermonpré博士说。 “在第一个完整的巨型猛犸象骨架项目上进行3D打印是一种独特的体验。”
