设置登录密码
*密码
*确认密码
完善信息
*真实姓名
*公司名称
*您的职位
城市
*邮箱
*主营产品
*行业
企业类型
材质
功能
来源：上海光学精密机械研究所|
发表时间：2018-07-24
点击：11032
近期，中国科学院上海光学精密机械研究所与山东大学、常州大学及上海大学等单位的热电材料研究小组合作，在合成超低热导率的新材料方面取得新进展。研究人员利用阴阳离子协同剪裁，将笼式化合物与锑化物的结构基元进行组合，打破传统笼式化合物的固有结构与比例，获得具有“电子晶体-声子玻璃”特性的新型类笼式化合物Ba23M10Ge10Sb25δ(M = Ga, In)。这一新体系的发现为新型热电材料的定向设计提供重要依据。
热电材料性能评价指标为热电优值ZT，ZT由Seebeck系数、电导率和热导率决定。但是三个参数之间相互耦合，难以实现独立调控。而本征热导率低的材料具有明显的优势，给性能优化提供了先天条件，成为热电材料研究的热点。该课题组通过将笼合物与锑化物结合，利用笼状框架中的“振子”Ba2+产生低频振动，锑原子产生非简谐振动，有效降低晶格热导率。获得的新化合物Ba23Ga10Ge10Sb25具有类似玻璃的导热特性，在323K下的晶格热导率为0.2W﹒m-1﹒K-1，仅为经典笼式化合物Ba8Ga16Ge30的1/4。
基于此类材料晶格热导率低的优势，通过调控载流子浓度，有望获得有实际应用价值的高温发电材料。该研究成果已被Chemistry of Materials[DOI: 10.1021/acs.chemmater.8b01441]在线发表。
该研究获得国家自然科学基金(No.11535010)、中科院创新交叉团队等的资助。

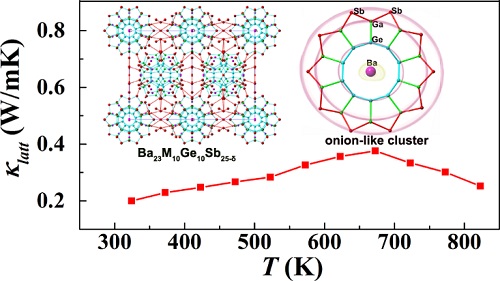

Ba23M10Ge10Sb25δ(M = Ga, In)的晶体结构及晶格热导率图
[声明]本文来源于互联网转载，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性、准确性等负责，尤其不对文中产品有关功能性、效果等提供担保。本站文章版权归原作者所有，内容为作者个人观点，本站提醒读者，文章仅供学习参考，不构成任何投资及应用建议，如需转载，请联系原作者。如涉及作品内容、版权和其它问题，请与我们联系，我们将在第一时间处理！本站拥有对此声明的最终解释权。
