南京大学在自修复电容传感器研究方面取得进展

最近，南京大学化学化工学院贾叙东教授课题组和斯坦福大学鲍哲南教授课题组（共同通讯作者）在《先进材料》合作发表了题为“ Elastic Autonomous Self-healing Capacitive Sensor based on a Dynamic Dual Crosslinked Chemical System”的文章，Adv. Mater. 2018, 1801435，https://doi.org/10.1002/adma.201801435。南京大学张秋红副研究员、斯坦福大学牛思淼博士以及南京大学硕士王丽为本文的共同第一作者。

此前，张秋红副研究员与其他研究人员合作，利用四重氢键（UPy）作为动态交联中心引入聚氨酯体系，制备出可拉伸170,00%且可在室温修复的材料，但该类材料具有比较大的迟滞，弹性回复性能不理想（JACS，2018, 140, 5280–5289）。

为实现弹性和室温自修复兼具的目标，研究人员采用了结合能较强的姜黄素-铕离子动态金属配位键与结合能较弱的动态氢键复合的概念，在聚合物体系中形成了双重动态交联并且具有微相分离结构，最终实现了兼具弹性性能和高效自修复性能的弹性体材料。所制备材料的拉伸断裂强度可达1.8 MPa，断裂形变~900%；材料在拉伸500%之后，30 min内能恢复到原始状态。同时受损材料在25 °C修复48 h后可达到98%的修复效率。

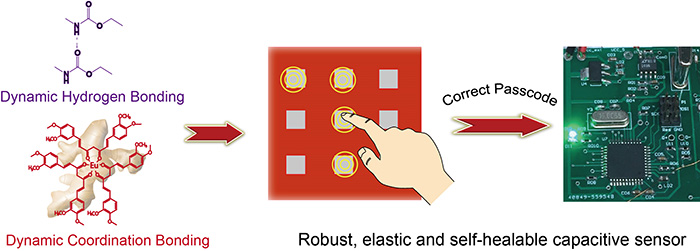

研究人员利用该自修复材料与银片进行复合，制备出具有自修复能力的导体，并进一步将这些导体印刷到自修复弹性体的表层和底层，形成如上图所示的3×3阵列的九个小电容器。通过微处理器将每个点阵的信号收集处理并加以编程，最终实现密码解锁功能。为验证器件的自修复性，将触屏电容传感器切割并再次拼接后，即便在拉伸80%的条件下仍旧能够实现密码解锁功能。

本项研究得到了国家自然科学基金（21404056），国家留学基金（201606195042），以及中央高校科研业务费的资助。高性能高分子材料与技术教育部重点实验室以及配位化学国家重点实验室在本项目研究中给予了大力支持。此外，南京大学李承辉副教授和刘春根教授参与了本文的讨论并给出建议。
