由纸制成的一次性柔性电子设备以其低廉的价格成为了现今电子设备的有效替代品。

渴望获得最新、最伟大技术的极客们对新产品的持续消费,使得许多垃圾填埋场充斥着有害的电子垃圾。尽管回收措施已经最大限度的减少了这些电子产品的堆积,但是与日俱增的电子废弃物使得这项任务变得尤为艰难。

在过去的十年里,传统电子产品的替代品已经出现。其中就有一种低成本、可降解以及环境友好的材料-----纸,满足了人们对一次性柔性电子产品的需求。

由纸或者纸基原件制成的电子设备在超级电容、传感器和执行器、诊断设备以及微流体系统等领域,被公认为是一种具有潜在成本效益的电子产品。

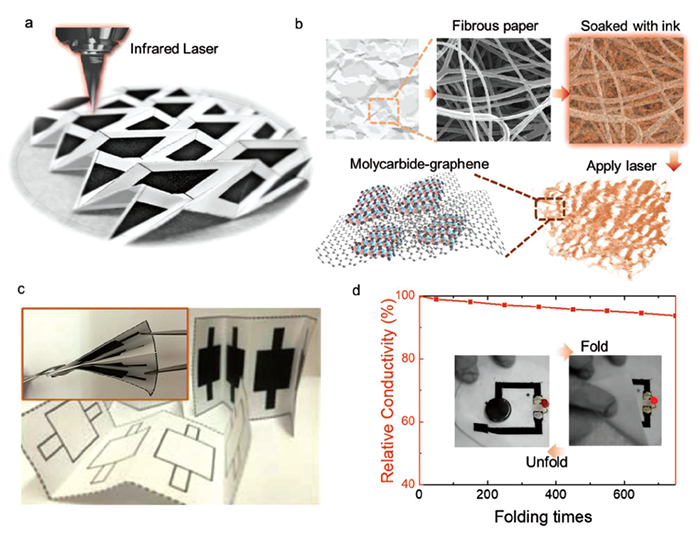

在直接激光写入MCG图案之后,制作折纸结构。

迄今为止,纸制电子元件已经使用折纸技术来制造可变形的3D结构。然而,生产某些纸质电子产品需要使用昂贵的设备或者材料。因此,研究人员不得不继续寻找新的、廉价的方法来制造这些设备。

加州大学伯克利分校的一组研究人员展示了一种纸基的3D可折叠装置,这种装置由多功能硬质合金-石墨烯复合材料制成。这种复合材料是通过激光制图技术,将沉积在纸基板表面上的钼油墨转化而来。它可以应用于不同领域的功能装置中。研究人员称:使用这种技术制造的零件可以用作纸基电化学传感器、纸基压电发电机和纸基超级电容。

所有这些都显示出在一次性柔性电子产品中使用这种纸质设备的巨大潜力和广阔前景。

文章来自ADVANCEDSCIENCENEWS网站,原文题目为:Printed Paper Electronics,由材料科技在线汇总整理。
