西安获德超高分子量聚乙烯纤维检测系统,PE纤维在线检测系统

2020-11-16 赵经理

详细信息

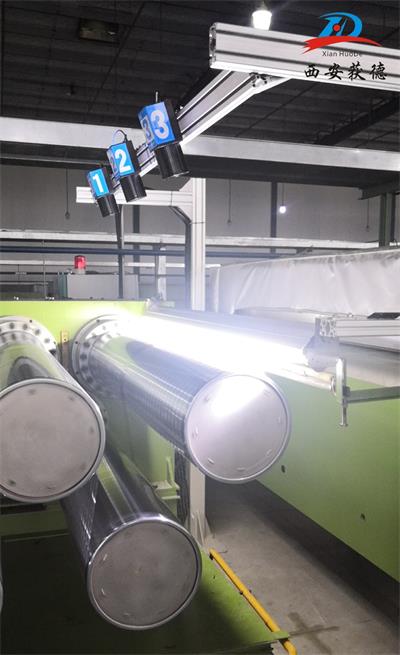

    西安获德基于机器视觉技术研发的PE纤维在线检测系统(超高分子量聚乙烯纤维),可实时在线检测每一根纤维上的毛丝,毛团,并以落筒为单位存储缺陷图像。广泛应用于玄武岩纤维、PE纤维、整经机等。






    1、采用进口的高性能相机,千兆网传输,使图像的获取稳定,可靠,现场维护简单方便;


    2、定制LED光源,稳定、可靠,光衰小;

    3、高性能、全密封、自然散热的工业计算机,避免现场灰尘、毛丝造成的系统不稳定因素。

产品优势


    1、可检测纤维毛丝,毛团,识别接头。其中纤维毛丝,毛团作为缺陷并以落筒为单位进行统计,接头不作为缺陷进行统计。







    2、可实时监测每个落筒的状态,通过CAN总线上报检测系统,及时得到新卷和落卷的信息。

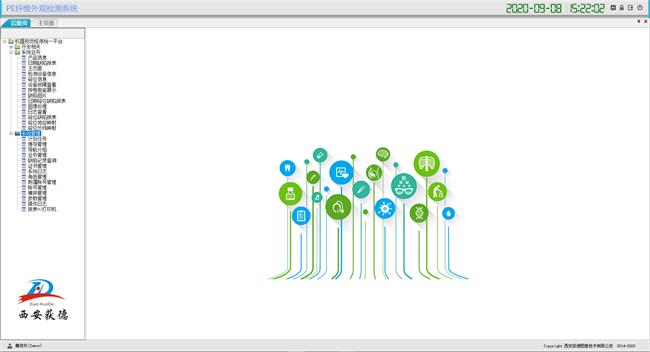

    3、主要功能如下图:




    4、主界面如下:

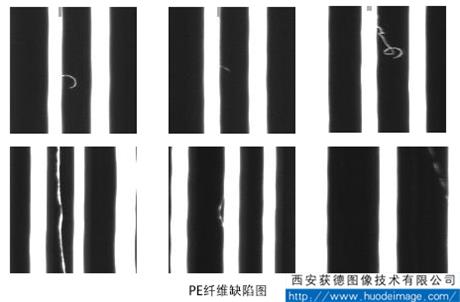

    5、显示最近多幅缺陷图像,缺陷时间,缺陷位置(哪根纤维及对应的落筒),缺陷统计图(最近100分钟每根纤维出现的疵点个数)等。

    6、纤维和落筒对应关系可以在软件界面进行自由配置。相机安装完成后,每个相机采集的纤维的物理位置就确定了,同时每个相机采集的图像中每个纤维的位置是可以软件识别的,因此可以将纤维位置对应到落筒上面。

    7、可按照需求输出继电器信号,报警或控制停车。

    8、数据存储。假如每个落筒有100处破丝和毛团记录;按照这个数据量,每台设备大约可以保存20000个落筒的数据。

    9、缺陷浏览:可按照时间,落筒编号...浏览缺陷图片;

    10、统计功能:可按照时间,班别,落筒,产品类型,缺陷类型等不同条件组合进行统计,生成报表、饼图、柱状图等格式。也可导出报表数据的Excel格式。

    11、工艺参数设置:可设置产品类型、纤维根数、落筒长度,对应关系....

    12、控制参数设置:主要用来设置图像处理算法的控制参数。

    13、人员管理:操作员,管理人员,可设置不同权限;

    14、设备管理:设备软、硬件版本,运行时间,效率,备件更换记录...

    15、产品管理:产品型号,纤维数,对应数....

    16、系统工具:

      (1)操作日志记录

      (2)错误日志记录

      (3)相机温度,CPU温度,硬盘空间;

      (4)数据库维护;

      (5)相机曲线图,直方图,...

    17、联网接口:只有全部产线联网,得到生产过程大数据,对数据进行处理和分析,才能最大限度的发挥本套系统的最大效能,本套系统可以连接到上级的服务器,给予管理人员对所有产线进行设置,统计,分析的功能。上级服务器功能,我们会在单独的方案中提供。

技术指标

    1、检测速度:60m/min;同时可检测纤维300根,能够适应纤维数量变化;

    2、检测幅宽:1000mm;

    3、工作制度:24小时连续运行;

    4、工作环境:温度0 - 40℃;

    5、电源:交流220V,50HZ,电压波动范围5%;

联系人

邮箱:1781494354@qq.com
电话:19991872559
